Plantilla del modelo de despliegue

Superior  Previo  Próximo

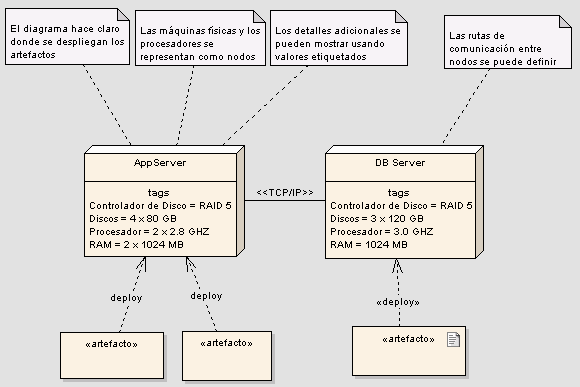

El Modelo de despliegue describe cómo y dónde un sistema se desplegará. Las máquinas físicas y los procesadores son representados por nodos, y la construcción interna se puede describir por nodos y artefactos embebiendo. Como los artefactos se ubican en los nodos para modelar el despliegue y desenvolvimiento del sistema, la ubicación se guía por el uso de especificaciones de despliegue.
