Este tema describe los requisitos y procedimientos de configuración para depurar los instrumentos de Java ejecutandose en un explorador desde Enterprise Architect.

El procedimiento requiere que se adjunte al proceso del explorador que contiene la máquina virtual de Java (JVM) desde Enterprise Architect, como se resume a continuación:

1.Asegúrese de que los binarios para el código del instrumento a ser depurado se ha construido con información de depuración.
2.Configure la JVM usando el Panel de control de Java.

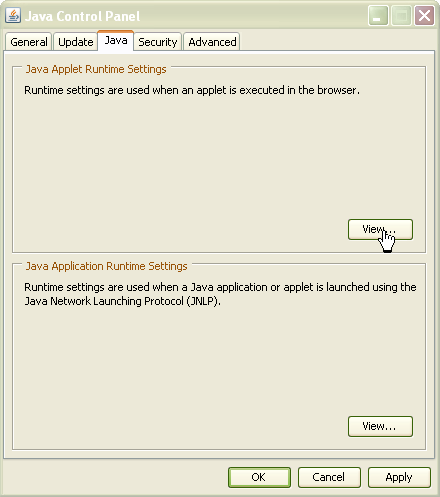

java control panel



3.En el panel de las Configuraciones en tiempo de ejecución de los instrumentos de Java, haga clic en el botón Ver. Se abre la ventana Configuraciones en tiempo de ejecución de Java.

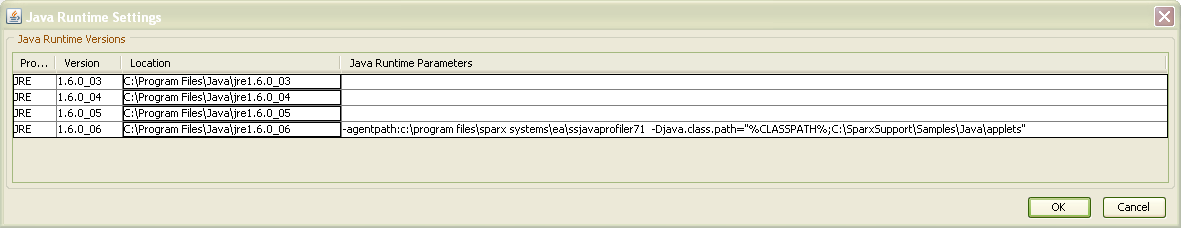

java run time parameters



4.Haga clic en la entrada apropiada y haga clic en el botón Aceptar para descargar el representante de Sparx Systems.
5.Importe código fuente en el modelo de Enterprise Architect, o sincronice el código existente.
6.Cree o modifique el script de compilación del paquete para especificar la opción de Depuración para adjuntar al proceso.
7.Establecer los puntos de interrupción.
8.Libere el explorador.
9.Adjuntar al proceso del explorador desde Enterprise Architect.

Tenga en cuenta que la propiedad class.path especificada para la JVM incluye la ruta raíz a los archivos fuente de los instrumentos. Esto es necesario para que el depurador de Enterprise Architect una la ejecución a la fuente importada en el modelo.
