Los puntos de interrupción trabajan en Enterprise Architect como en cualquier otro depurador. Configurar un punto de interrupción notifica al depurador de capturar la ejecución de código en el punto que ha especificado. Cuando un punto de interrupción se encuentra por un hilo de la aplicación que esta siendo depurada, se mostrará el código fuente en una ventana del editor, y se resaltará la línea de código donde ocurrió el punto de interrupción.

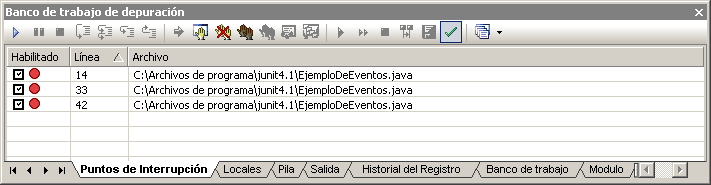

Un modelo de Enterprise Architect mantiene los puntos de interrupción para cada paquete que tenga un Scrip de Compilación - Comando Depurar. Los puntos de interrupción se muestran en una etiqueta de la ventana Banco de trabajo del depurador (presione [Alt]+[8]). Seleccionar un paquete diferente en el árbol actualizará los puntos de interrupción mostrados, dependiendo de si el nodo seleccionado o sus padres, tiene un script adjuntado.

Se debería tener en cuenta que el depurador no se detendrá automáticamente. El depurador se ejecutará para terminar a menos que encuentre un punto de interrupción.



Tenga en cuenta: El depurador no para automáticamente. Este se ejecuta hasta completar a menos que encuentre un punto de interrupción.



debug_using_breakpoints



Los puntos de interrupción se mantienen en un archivo de acuerdo a el formato.

   path\prefix_username.brkpt

donde

ruta = El directorio de trabajo predeterminado especificado en su Script de Compilación.
prefijo = Nombre del Nodo de la Vista del Árbol / nombre del Paquete.
nombre de usuario = nombre de usuario del sistema organizador del usuario de EA

Estados de los puntos de interrupción



Estado del depurador



Ejecutado

No ejecutado running

active_breakpoint

Punto de interrupción activo

Punto de interrupción habilitado

unbound_breakpoint

Punto de interrupción ilimitado

N/a

failed_breakpoint

Punto de interrupción fallido

N/a

disabled_breakpoint

Punto de interrupción deshabilitado

Punto de interrupción deshabilitado
