Para agregar un nuevo paquete:
1. En el Explorador del proyecto, seleccione el paquete o vista bajo la cual desea agregar un nuevo paquete.
2. Haga clic con el botón derecho en el icono de la carpeta dentro del Explorador del proyecto. Se abre el menú contextual.

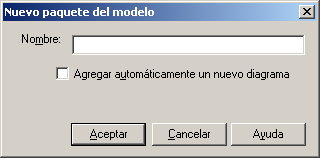

3. Seleccione la opción de menú Agregar | Agregar paquete. Se abre la ventana Nuevo paquete.
4. En el campo Nombre el paquete escriba el nombre del nuevo paquete.
5. Para inmediatamente crear un diagrama, deje la casilla Agregar automáticamente un nuevo diagrama seleccionada. Para evitar crear un diagrama, deseleccione la casilla.
6. Si está agregando un paquete a un paquete padre que esta bajo control de versiones, la opción Agregar al control de versiones se muestra, con la casilla seleccionada. Deseleccione la casilla para excluir el nuevo paquete del control de versiones, de otro modo dejela seleccionada.
7. Haga clic en el botón Aceptar. El nuevo paquete será insertado en el árbol en la ubicación actual y, si usted dejó la casilla Agregar automáticamente un nuevo diagrama, se mostrará la ventana de nuevo diagrama.
8. Si usted ha seleccionado poner el paquete bajo control de versiones, la ventana de Opciones de control del paquete se muestran. Completar esta ventana es requerido.
Consejo: |
También puede agregar un paquete usando la caja de herramientas UML de Enterprise Architect y pegar un nuevo elemento paquete en el diagrama. En este caso el paquete es creado bajo el paquete dueño del diagrama, y es creado con un diagrama por defecto del mismo tipo del cual se creó el paquete. |
Tenga en cuenta: |
En un ambiente de múltiples usuarios, otros usuarios no ven el cambio hasta que hayan recargado sus proyectos. |
