Utilizando Conjuntos de Disparadores para Simular una Secuencia de Evento

button_main button_prev button_next

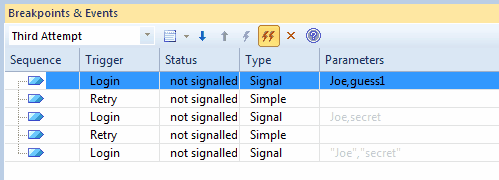

Como un simple ejemplo de que tan útil son los conjuntos de disparadores, considere el siguiente conjunto de disparadores y diagrama asociado.

En este ejemplo nosotros simulamos un simple proceso de Ingreso de "tres avisos y está fuera", tomando un nombre de usuario y contraseña. El camino del éxito está en esperar para el nombre "Joe" y la contraseña "secreto" (note - es muy importante que los parámetros referenciando cadenas estén encerrados entre comillas - de lo contrario el intérprete cree que el nombre hace referencia a otra variable dentro de la simulación.

Pase 1 prueba Joe y guess1 - lo cual falla

Pase 2 prueba Joe y secreto, pero como se refieren a variables, no cadenas - esto falla también

Pase 3 muestra la manera correcta de referenciar parámetros disparadores y la simulación será exitosa



triggerset



El simple diagrama simulando un proceso de Ingreso requiriendo el par de nombre de usuario y contraseña.



logintrigger diagram
