Caja de Herramientas de Caso de Uso

button_main button_prev button_next

La Caja de Herramientas de Caso de Uso es utilizada para modelar la funcionalidad del sistema desde la perspectiva de un usuario de sistema; los objetos de Caso de Uso son utilizados para construir modelos de Caso de Uso, los cuales describen la funcionalidad del sistema a construir, los requisitos, las restricciones y como el usuario interactúa con el sistema.

Los diagramas de Secuencia pueden ser asociados con Casos de Uso para capturar flujo de trabajo y comportamiento de sistema.

Páginas de Caja de Herramientas de Caso de Uso

Imagen

Detalle

Ver También

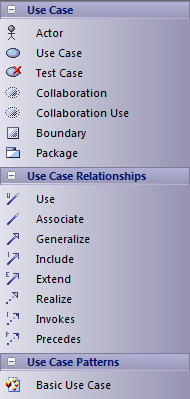

usecasebar

Excepto donde se discute aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas se describe en las secciones Elementos UML y Conectores UML de la Ayuda.







Estas dos relaciones son relaciones de Dependencia estereotipadas definidas por el Lenguaje de Modelado Abierto (OML):

Invocar indica que el Caso de Uso A, en algún punto, causa que suceda el Caso de Uso B

Preceder indica que el Caso de Uso C debe completarse antes de que el Caso de Uso D pueda comenzar



El ícono de Caso de Uso Básico agrega el Patrón de Caso de Uso Básico a su diagrama como un punto de inicio para desarrollar el diagrama (arrastre el ícono hacia el diagrama para abrir la ventana Diagrama, Agregar <nombre> de Patrón y haga clic en el botón Aceptar ).

Elementos de Diagrama de Comportamiento

Elementos de Diagrama Estructural

Conectores UML

Caso de Prueba

Límite (Sistema)













Ventana Agregar Patrón

Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final



Aprender más

Diagrama de Caso de Uso
