Parámetros Disparadores

button_main button_prev button_next

Los Parámetros Disparadores son argumentos pasados a la simulación junto con un disparador cuando es disparado. Ellos permiten que el comportamiento complejo sea una decisión especificada que se base en variables y datos pasados a la simulación en el tiempo de ejecución por un disparador disparado (evento).



Tema

Detalle

Introducción

Para utilizar parámetros de disparador puede

Primero crear un elemento de Señal con los tributos apropiados que se convertirán en sus parámetros en el momento de la ejecución

En una transición adecuada en su diagrama, cree un disparador que esté basado en la señal creada anteriormente

Ahora en el momento de ejecución-se le solicitará ingresar parámetros adecuados - ellos son luego pasados con el disparador.



Señales

Un elemento Señal es una plantilla o especificación de la cual disparadores reales pueden ser construidos. El ejemplo de abajo tiene dos argumentos, un Nombre y una Contraseña. Estos serán rellenados en un tiempo de ejecución ya sea manualmente o como parte de un conjunto de disparadores predefinidos.

signalwithparams

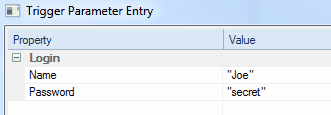

Los parámetros de Disparador'solicitan' que se pida valores apropiados para cada parámetro. Note que necesita encerrar cadenas entre comillas, sino el intérprete creerá que se está refiriendo a las otras variables.

triggerparam

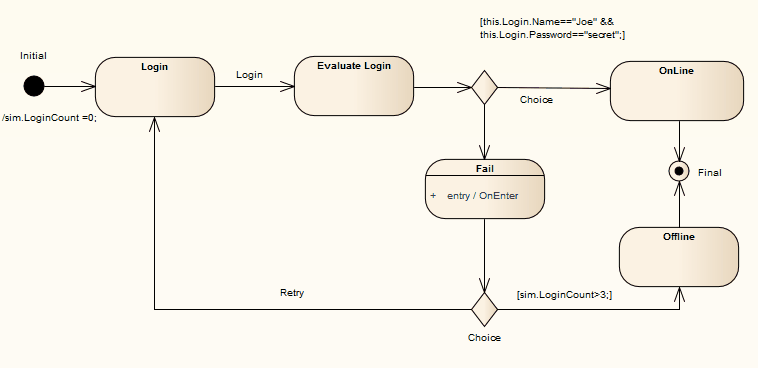

Abajo hay un diagrama de ejemplo que hace uso de parámetros de disparador. En el estado Evaluar Registro, la simulación examina las variables pasadas como parámetros disparadores y hace una decisión ya sea para aceptar las credenciales o denegarlas.



logintrigger diagram
