Conectar a Característica de Elemento

button_main button_prev button_next

Si un conector tiene roles fuente y destino, puede conectar el extremo del conector a una operación o atributo específicos en el elemento fuente o destino. Esto es completamente una ayuda visual, para indicar cuales características son significantes en la relación. En la generación o transformación de código, el vínculo es interceptado como una relación normal de elemento fuente a elemento destino.

Como

Para conectar el extremo del conector a una operación o atributo específicos

Paso

Acción

Ver También

1

Haga clic derecho en el extremo del conector unido al elemento conteniendo la característica requerida.





2

Seleccione la opción del menú contextual Vincular a Característica de Elemento .

Se muestra la ventana Vincular a Característica de Elemento.





3

En el campo Tipo de Característica, haga clic en la flecha de despliegue y seleccione el tipo de característica requerida - Atributo u Operación.

Los atributos u operaciones desde el elemento son listadas en el campo Característica .





4

Haga clic en el atributo u operación requeridos, y haga clic en el botón Aceptar .

El extremo del conector cambia a un soporte al lado de la característica seleccionada.

connectedfeature

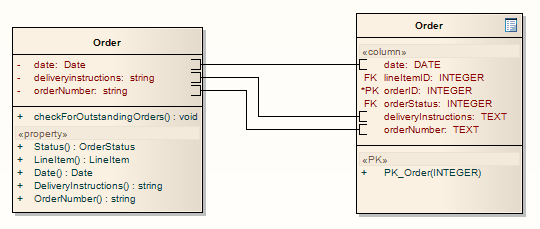

Puede que cree un número de relaciones característica-a-característica entre dos elementos (tal como una Clase y una Tabla que representan los datos de la Clase) para producir un diagrama similar al siguiente:



classtableconns



Puede cambiar la característica a la cual el conector está adjunto al seguir el procedimiento de arriba y seleccionar la nueva característica.

Puede romper el vínculo a la característica seleccionada de las siguientes maneras:

Siga el procedimiento de arriba, configurando el Tipo de Característica a Ninguno

Eliminar el atributo u operación del elemento

Cambiar el tipo de conector a un tipo que no tenga roles fuente y destino

Cambiar el conector a un elemento fuente o destino diferente que no contenga la característica



Note que revertir la dirección del conector no rompe la unión del conector a la característica.
