Generar, Guardar y Cargar Informes de Perfil

button_main button_prev button_next

Cuando perfile la ejecución de su aplicación de Windows Nativo MS, el Perfilador genera un informe en la Pila de Llamada que muestra cómo se llaman las funciones en relación a la aplicación perfilada; por ejemplo, como una función puede llegar a estar tomando la mayoría del tiempo total registrado, y que contribuciones son hechas por las subfunciones a las que llama esa función. Tiene varias opciones para revisar y compartir el informe resultante. Podría:

Ver el informe inmediatamente, en forma detallada o resumida

Archivar el informe en formato binario o xmi

Volver a cargar el informe en un momento después

Refinar la información mostrada en el informe

Distribuir el informe como un recurso de Revisión en Equipo

Adjuntar el Informe como un documento a un Elemento de Artefacto



Acceso Analista | Perfilador (ejecutar): Ver Informe

Opciones

Acción

Detalle

Ver También

Mostrar Informe

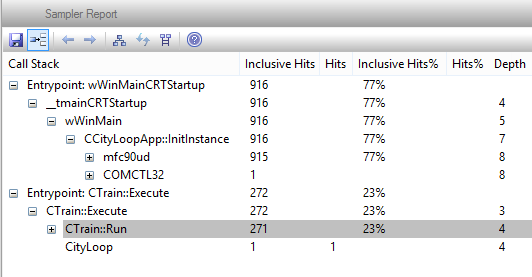

Cuando se haya ejecutado el Perfilador,. haga clic en el ícono profreport de la barra de herramientas del Perfilador. El informe generado se muestra en la pestaña de Informe de Árbol de Llamada de la Pila de Llamada.



sampler1

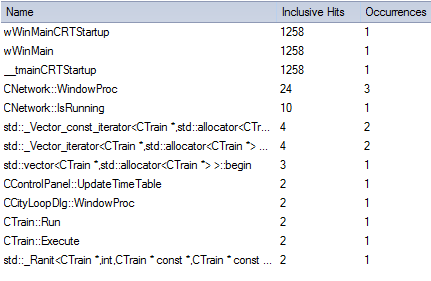

Este informe puede ser muy detallado, especialmente si cada nivel está expandido. Puede mostrar un resumen del informe haciendo clic en la pestaña de Informe del Resumen en la Pila de Llamada.



profilesumm



Puede filtrar y reorganizar la información en el informe, de la misma manera como lo hace para los resultados de una Búsqueda Modelo.



Comenzando































































Personalizando la Vista de Búsqueda

Mostrar u Ocultar marcos desconocidos



De manera predeterminada el informe excluye llamadas y marcos de funciones desconocidas en el árbol de llamada. Haga clic en el ícono frametoggle en la barra de herramientas de la Plantillas de Llamada para mostrar y ocultar estos marcos en el informe.



Mostrar la incidencia anterior o siguiente de una función



Cuando se selecciona un nodo que representa una función, y esa llamada de función está presente en más de una pila, puede hacer clic en los íconoslastfunc y nextfunc en la barra de herramientas de Plantillas de Llamada para navegar entre todas las pilas en las que aparece la función. La navegación es desde el uso mayor al menor.



Establecer un Nodo como la raíz



Si quiere examinar una rama profundamente anidada, puede hacerlo el nodo raíz del informe. Para ello, haga clic en el nodo y haga clic en el ícono moverootnodeicon de la barra de herramientas de Pila de Llamada. Sólo se mostrarán las llamadas a funciones desde la rama seleccionada.





Reiniciar el Nodo Raíz

Para devolver el informe a que muestre la rama desde el nodo en el que se generó originalmente el informe, haga clic en el ícono resetrootnode de la barra de herramientas de la Pila de Llamadas.





Generar un Diagrama de Secuencia

Puede generar un diagrama de Secuencia desde cualquier nodo del informe del Perfilador. Para hacer esto, puede:

Hacer clic derecho en el nodo y seleccionar la opción del menú contextual Crear Diagrama de Secuencia.

Hacer clic en el nodo y hacer clic en el ícono seqicon de la barra de herramientas de Pila de Llamada.



El diagrama de Secuencia generado refleja toda la actividad resultante del nodo seleccionado. Se crea como un diagrama hijo de la Interacción correspondiente al nodo y se muestra inmediatamente en la Vista de Diagrama.





Guardar Informe en el Archivo

Puede:

Hacer clic en el ícono savetest en la barra de herramientas de la Pila de Llamada, o

Hacer clic derecho en la Pila de Llamada y seleccionar la opción del menú contextual Guardar Informe en el Archivo.



Se muestra la ventana Guardar como. Explore la ubicación de archivo apropiada y, en el campoNombre de Archivo, escriba el nombre del archivo .

En el campo Guardar como tipo, seleccione el tipo de archivo que desea utilizar, ya sea binario (.ssprf) o .xmi.

Haga clic en el botónGuardar .





Cargar un Informe Guardado

Haga clic en el ícono profopt en la Barra de Herramientas del Perfilador y seleccione la opción del menú contextual Cargar Informe.

Se muestra la ventana Abrir, en la cual explora y selecciona el archivo de informe.

Haga clic en el botón Abrir; se abre o actualiza la Pila de Llamada con el informe cargado.





Generar un informe de Línea de Función

En el informe de Muestra, haga clic derecho en el nombre de la función para analizar, y seleccione la opción del menú Crear informe de Línea para función .

Una vez que el Perfilador vincula el método, el informe de línea se abre en la ventana de Informe de Muestra.



Informes de Líneas de Función

Hacer el Informe un Recurso de Revisión en Equipo

Puede guardar cualquier informe actual como un recurso para una Categoría, Tema o Publicación en la Revisión en Equipo para compartir y revisar en cualquier momento, ya que se guarda con el modelo. El informe también se puede comparar con ejecuciones futuras.

Para iniciar este proceso, seleccione la opción de menú Menú Contextual de la Revisión en Equipo | Compartir Recurso | Agregar Informe Activo del Perfilador.







Trabajar en Ítems de Revisión en Equipo

Adjuntar Informe a un Elemento de Artefacto

En el Explorador de Proyectos, seleccione el Paquete o elemento en el cual crear el elemento de Artefacto.

En la ventana Pila de Llamada que muestra el informe, haga clic derecho y seleccione la opción del menú contextual Guardar Informe en Artefacto. Se le solicita proporcionar un nombre para el informe (y elemento); escríbalo y haga clic en el botón Aceptar.

El elemento de Artefacto se crea en el Explorador de Proyectos, debajo del paquete o elemento seleccionado.

Si agrega el Artefacto a un diagrama como un simple vínculo, cuando haga doble clic en el elemento se mostrará la ventana de Pila de Llamada, mostrando el informe guardado.



Artefacto

Notas

Si agrega el informe del Perfilador a un elemento de Artefacto y también adjunta un documento vinculado, el informe del Perfilador toma precedencia y se muestra cuando hace doble clic en el elemento; puede mostrar el documento vinculado utilizando la opción del menú contextual Editar Documento Vinculado
