Objetos Hijos

button_main button_prev button_next

Un objeto en su modelo puede tener objetos subordinados: por ejemplo, los elementos tienen diagramas hijos y otros elementos; los paquetes pueden contener otros paquetes, elementos y diagramas; y los diagramas contienen elementos y conectores. Cuando configura su plantilla de informe de documento para informar sobre estos objetos subordinados, puede:

Generar sólo la información que usted especifique en campos seleccionados, tal como el nombre del objeto únicamente; por ejemplo, los detalles de los elementos podrían ser extraídos en un número de lugares - elementos Paquete, elementos Embebidos, elementos fuente y destino en conectores, elementos hijos - y puede que no requiera detalles completos en todas las secciones de su informe, por lo que usted sólo establecería un campo para el nombre del elemento en algunas de las selecciones



Alternativamente



Generar el mismo tipo de información como es proporcionada para los objetos de nivel-padre de ese tipo, al no definir ningún contenido (texto o campos) entre las etiquetas de sección; por ejemplo, podría generar documentación recursivo de paquetes hijos, obteniendo el mismo nivel de detalles que el paquete padre



Acceso Herramientas | Diseñador de Plantilla de Documento > Secciones

Herramientas | Documentación | Diseñador de Plantilla de Documento > Contenido

Ejemplos de informar sobre objetos hijos

Ejemplo

Detalle

Ver También

Detalles de objetos específicos

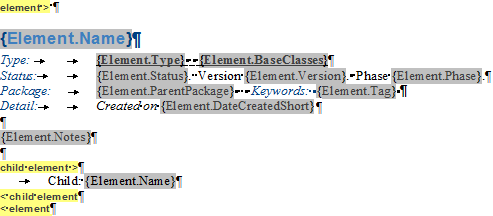

Esta plantilla tiene contenido válido (texto y el campo Element.Name) entre las etiquetas del elemento hijo . Por lo tanto, en el informe generado, la sección del elemento hijo mostrará sólo el nombre del elemento y ninguno de los detalles mostrados para el elemento padre.



rtfchildsubsectionrendered





Predeterminarse a detalle de nivel padre

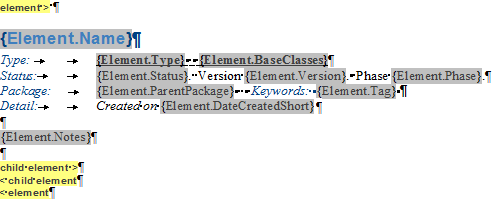

Esta plantilla no tiene contenido válido entre las etiquetas del elemento hijo. Por lo tanto, en el informe generado, la sección del elemento hijo se predeterminará al detalle mostrado para el elemento padre.



rtfchildsubsectionnonrendered





Detalle padre predeterminado para objetos hijos

Objeto Hijo (Casillas)

Contenido de Sección Aplicado

Paquete > Paquete Hijo

Paquete

Paquete > Diagrama > Elemento Hijo

Paquete > Elemento

Paquete > Elemento > Diagrama

Paquete > Diagrama

Paquete > Diagrama > Elemento

Paquete > Elemento

Paquete > Diagrama > Conector

Paquete > Elemento > Conector





Notas

En principio, es mejor dejar secciones Hijas en blanco para replicar sus secciones padre



Las secciones hijas no contienen el mismo detalle de la subsección que sus padres; Elemento::Elemento Hijo no contiene subsecciones como Escenario o Atributo, por lo que donde estén pobladas las secciones del Elemento Hijo, estas subsecciones no son representadas



Una excepción para esto son casos donde las subsecciones no son requeridas, pero diferentes formatos de los campos de la sección son preferidos

Aprender más

Configurando Secciones para Informar

Agregar Contenido de Sección
