Modelo de Datos Físico

button_main button_prev button_next

El modelo de datos Físico visualmente representa la estructura de datos como se implementa por un esquema de base de datos relacional.

Temas

Tema

Detalle

Ver También

Beneficio

Aparte de proporcionar una abstracción visual de la estructura de base de datos, un beneficio importante de definir un modelo de datos Físico es que automáticamente puede derivar el esquema de base de datos del modelo.

Esto es posible debido a la riqueza de meta-datos capturados por un modelo de datos Físico y su cercano mapeo a aspectos del esquema de base de datos, tal como tablas, columnas, claves principales y foráneas.





Modelos de Datos

Ejemplo

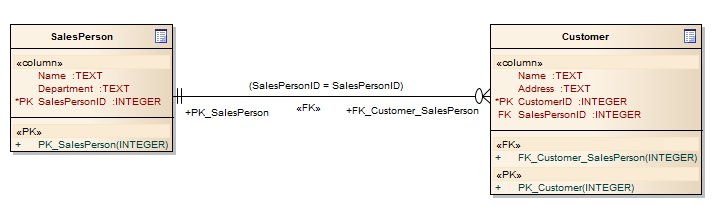

El siguiente es un ejemplo de un modelo de datos Físico que podría ser utilizado para automáticamente generar un esquema de base de datos..

Cada tabla es representada por una Clase UML; columnas, incluyendo Claves Principales y Claves Foráneas son modeladas utilizando atributos y operaciones.

physical_data_model_information_engineering

Un modelo de datos Físico definido utilizando un Perfil UML y la notación de Ingeniería de Información





Notación

El modelo de arriba es definido utilizando el Perfil UML para Modelado de Datos de Enterprise Architect; la relación entre las tablas utiliza la notación de Ingeniería de Información.

La Ingeniería de Información es una de las tres notaciones que soporta Enterprise Architect para ayuda a los Modeladores de Datos distinguir la cardinalidad en relaciones.



Notaciones de Modelado de Datos

Pestaña de Conectores

Configurar DBMS Personalizado

Anterior a crear un modelo de datos Físico es recomendable configurar el DBMS predeterminado. Esto pre-configura la base de datos predeterminada cuando crea cualquier elemento de Tabla nuevo.

Si el DBMS no está configurado, las Tablas son creadas sin un tipo DBMS y el campo a escribir no se puede asignar al crear nuevos campos en la tabla.

Puede configurar el tipo de DBMS predeterminado utilizando:

La opción del menú Configuraciones | Tipos de Datos de Base de Datos o

La Barra de Herramientas de Generación de Código



Agregar Nuevos Tipos de Datos





Configurar el Tipo de Base de Datos

Barra de Herramientas de Generación de Código

Aprender más

Crear un Diagrama de Modelo de Datos

Tablas y Columnas

Tipos de Datos

Claves Principales y Claves Foráneas

Procedimientos Almacenados

Índices

Disparadores

Revisar Restricciones

Vistas

Bases de Datos soportadas

Restricciones Predeterminadas

Paquetes Oracle

Bases de Datos de Ingeniería Inversa y Directa

Transforma Modelos Abstractos a Modelos de Datos Físicos utilizando MDA

Conectar a Característica de Elemento
