Generar un Modelo de Reglas de Negocio

button_main button_prev button_next

El Modelo de Reglas de Negocio captura:

Las reglas que se aplican a un proceso de negocios

Las tareas u objetos de negocios en los que las reglas toman efecto, y

El procesamiento real que toma lugar para aplicar las reglas y producir una decisión o resultado



Como un punto de inicio muy útil al configurar su modelo de Reglas de Negocios, puede generar la estructura de modelo y componentes iniciales utilizando el Asistente de Modelo de Enterprise Architect.

Acceso Explorador de Proyectos | Nuevo Modelo Desde Patrón ícono de barra de herramientas > Patrones Modelo, o

Explorador de Proyectos| Clic derecho en nodo raíz de modelo | Agregar un Nuevo Modelo utilizando Asistente > Patrones Modelo, o

Explorador de Proyectos | Clic derecho en paquete | Agregar | Agregar un Nuevo Modelo utilizando Asistente > Patrones Modelo

Generar Modelo de Reglas de Negocios desde Asistente de Modelo

Paso

Acción

Ver También

1

En el panel Tecnología, haga clic en Modelo de Regla de Negocios.





2

En el panel Nombre, seleccione la casilla a la par del ícono Modelo de Regla de Negocios .





3

Haga clic en el botón Aceptar .

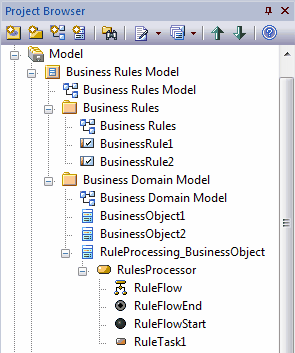

Una estructura de Modelo de Reglas de Negocios es generada en el Explorador de Proyectos, como se muestra.



businessrootmodel

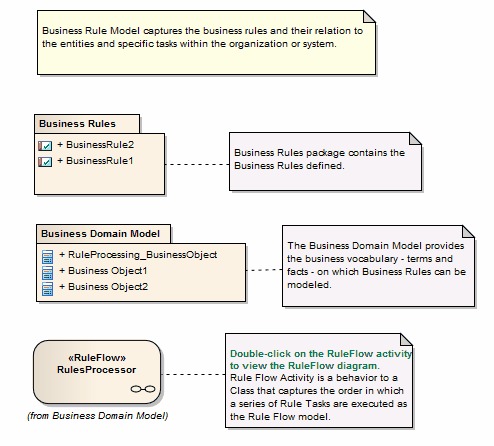

Diagrama de Ejemplo

El diagrama de Modelo de Reglas de Negocio generado en el nivel superior del modelo y mostrado abajo, encapsula los componentes del modelo de Reglas de Negocios.

busrulemodel

Notas

El Modelado de Reglas de Negocios está disponible en la Ingeniería de Negocios y Software y en las Últimas ediciones de Enterprise Architect

Para ver un ejemplo de un modelo de Reglas de Negocios, abra el modelo EAExample proporcionado con el instalador, y expanda:



Modelos de Proyecto > Modelado de Negocios y Análisis > Modelo de Dominio de Negocios > Modelo de Reglas de Negocio > Modelo de Dominio de Negocio y > Reglas de Negocios Definitorias
