Desarrollar un Modelo de Reglas de Negocio

button_main button_prev button_next

En modelado de Reglas de Negocios, primero desarrolla laestructura del modelo para representar las reglas en el contexto de su uso, y luego compilar efectivamente (o componer) las reglas para hacerlas operacionales dentro de ese contexto. Desde las reglas compiladas puede crear una hoja de cálculo para referencia o generar código de comportamiento que aplica las reglas, o ambos.

Resumen de Proceso

1.

Utilice el Asistente de Modelo para generar un Modelo de Reglas de Negocios en el cual definir las reglas de negocios.



2.

En el diagramade Reglas de Negocios generado, comienza a identificar las reglas de negocios como elementosde Reglas de Negocios, cada elemento representado una regla de negocios específica.



3.

En el diagrama de Modelo de Dominio de Negocios generado, edite las Clases existentes - y crea otros - para representar los Objetos de Negocios en el dominio de negocios o procesos; éstos proporcionan el vocabulario de negocios como el contexto para las reglas de negocios.



4.

Una de las Clases representa la aplicación aplicación real de las reglas; bajo esta Clase hay una Actividad de Flujo de Reglas y diagrama de Actividades, en el cual crea las Tareas de Reglas bajo las cuales las reglas de negocios están agrupadas, en la secuencia en la cual las reglas de negocios son ejecutadas. Si requiere un nivel de agrupamiento mayor para definir diferentes áreas de aplicación de reglas, puede crear otras Clases de procesamiento de reglas con sus propias Actividades.



5.

Devuelva el diagrama de Reglas de Negocios y arrastre hacia adentro los elementos de Tareas de Reglas desde el Explorador de Proyectos, asignando a cada Tarea los elementos de Reglas de Negocios correspondientes.



6.

Componga y valide las reglas de negocios, utilizando el Compositor de Reglas.



7.

Si quiere código que aplique y ejecute las reglas de negocios, genérelo de los elementos de Clase que contienen las Actividades de Reglas de Negocios.

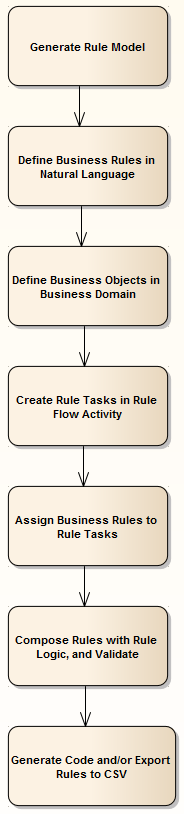

Los pasos están representados gráficamente en el siguiente flujo:

brmroadmap

Notas

El Modelado de Reglas de Negocios está disponible en la Ingeniería de Negocios y Software y en las Últimas ediciones de Enterprise Architect
