Final

button_main button_prev button_next

d_final

Descripción

Hay dos nodos utilizados para definir un estado Final en una Actividad, ambos definidos en UML 2.4.1 como de tipo Nodo Final. El elemento Final de una Actividad, mostrado arriba, indica la finalización de una Actividad; al llegar al Final, toda la ejecución en el diagrama de Actividad se aborta. El otro tipo de nodo final, Final de Flujo, representa una salida desde el sistema que no tiene ningún efecto en los otros flujos ejecutante en la Actividad.

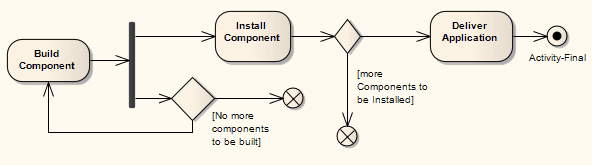

El siguiente ejemplo ilustra el desarrollo de una aplicación. El proceso llega a un nodo Final de Flujo cuando no hay más componentes para ser construidos; note que el elemento Bifurcación indica el proceso simultáneo con la construcción de nuevos componentes y la instalación de componentes completados. El Final de Flujo finaliza sólo los componentes de construcción de subproceso. De manera similar, sólo aquellos símbolos ingresado a la rama de decisión para la instalación de más componentes finalizan con el Final de Flujo de conexión (esto quiere decir, pare de instalar este componente, pero siga instalando otros componentes). Es sólo después de que se complete la actividad de Aplicación Entregar, después de que el flujo de control alcance el nodo Final, que todos los flujos se detienen.

El nodo que inicia un flujo es el nodo inicial.



activityfinalnode

Vea Especificación de Superestructura UML, v2.1.1, figura 12.91, p. 374.



Notas

Mover un diagrama generalmente no afecta la ubicación de elementos en paquetes; si mueve un diagrama fuera de un paquete hacia otro, todos los elementos en el diagrama se mantienen en el paquete original



Sin embargo, los elementos Final son utilizados sólo dentro de un diagrama, no tienen significado fuera de ese diagrama, y nunca son reutilizados en otro diagrama; por lo tanto, si mueve un diagrama conteniendo estos elementos, son movidos al nuevo paquete padre con el diagrama



Icono de la Caja de Herramientas

e_final

Aprender más

Diagrama de Actividad

Actividad

Final de Flujo

Bifurcación

Inicial



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 332) dice:

Una actividad puede tener más de un nodo final de una actividad. El primero alcanzado para todos los flujos en la actividad.
