Comparación Ejemplo

button_main button_prev button_next

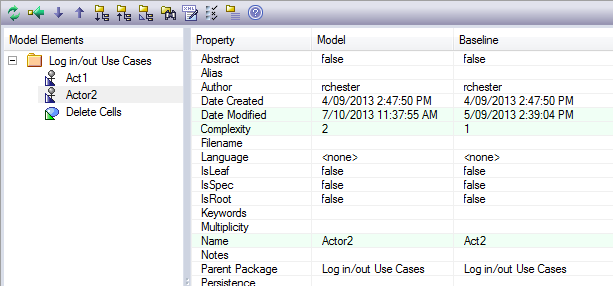

El diagrama abajo muestra el resultado de una comparación entre un paquete (Iniciar/Cerrar Sesión de Casos de Uso) en el proyecto actual y ese paquete en una Línea de Base capturado en una fecha anterior.

Los resultados de la comparación se muestran en la pestaña de Comparación de Línea de Base.

examplecomparison

Revisar Cambios

Tema

Detalle

Ver También

Interpretación

Una jerarquía de elementos modelo es mostrada en el panel a mano izquierda.

Es claramente visible, desde los iconos basados ??en triángulo y las líneas resaltadas en el informe, que elementos de la jerarquía han sido, desde que se capturó la Línea de Base:

Cambiado

Eliminar del modelo (en la Línea de Base únicamente)

Agregado al modelo (en el Modelo únicamente) o

Intercambiado a paquetes diferentes (cambios en la propiedad de Paquete Padre )



Si hace clic en un ítem en el panel a mano izquierda, el panel a mano derecha muestra una tabla de propiedades que muestra los valores de aquellas propiedades en el modelo actual y en la Línea de Base.

Para cada propiedad donde hay una diferencia entre el modelo y la Línea de Base, la fila se está resaltada.

La pestaña de Utilidad de Comparación le permite realizar operaciones (tales como fusionar o volver a atrás cambios) en la información reportada, utilizando la barra de herramientas, menú contextual y teclado.



Opciones de Pestaña Utilidad Comparar

Incrementar Nivel de Detalle

El panel derecho de la pestaña de Utilidad de Comparación podría, para algunos campos, mostrar solo parte del valor.

Puede que también no sea inmediatamente obvio lo que es un cambio.

En cada caso, puede hacer doble clic en la propiedad para mostrar detalles completos y para resaltar las diferencias exactas; el siguiente ejemplo muestra los cambios resaltados para la propiedad Nombre .



differencebaseline





Notas

La utilidad de Comparación está disponible en Ingeniería de Corporaciones, Negocios y Software, Ingeniería de Sistemas y las últimas ediciones de Enterprise Architect
