La funcionalidad de Comparar Diagrama de Línea de Base es una manera fácil y rápida de comparar visualmente un diagrama actual con una versión anterior de una Línea de Base guardada, y resaltar cualesquiera elementos en el diagrama que han sido Agregados, Eliminados, Redimensionados o Movidos.
Luego puede revisar estos cambios y opcionalmente volver a atrás cada cambio si se necesita a su estado anterior desde esa Línea de Base.
Los cambios son identificados en la ventana Comparar Diagrama de Línea de Base y en el diagrama mismo. Si el diagrama no está abierto todavía, la función de comparación también abre el diagrama.
Acceso Cualquiera de los siguientes:
• |
Menú contextual del diagrama del Explorador de Proyectos | Comparar Diagrama con Línea de Base | <seleccionar línea de base>: Mostrar Diferencias |
• |
Menú contextual del Paquete del Explorador de Proyectos | Control de Paquete | Líneas de Base de Paquete | <seleccionar línea de base>: Mostrar Diferencias | Menú contextual del diagrama seleccionado | Comparar con Línea de Base |
• |
Menú contextual del diagrama del Explorador de Proyectos | Comparar Diagrama con Línea de Base | <seleccionar línea de base>: Mostrar Diferencias, o |
• |
Seleccionar Paquete | Proyecto | Líneas de Base del Paquete | <seleccionar línea base>: Mostrar Diferencias | Menú contextual del diagrama seleccionado | Comparar con Línea de Base |
Guía
Mientras trabaja en la ventana, el diagrama cambia como se ilustra y explica aquí.
Tema |
Detalle |
Ver También |
||||||||||||
Seleccionar elemento para revisión |
La columna Estatus indica si un elemento ha sido:

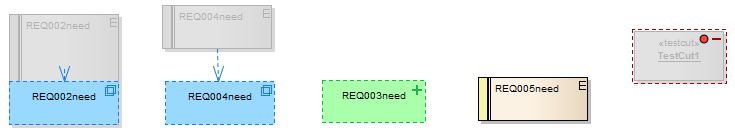

Haga clic en el nombre del ítem. Cuando un ítem es seleccionado, el elemento correspondiente en el diagrama es resaltado de la siguiente manera:
El elemento seleccionado actualmente en el diagrama se marca con un punto, como se muestra, para indicar que está en foco.
|
|
||||||||||||
Posicione el diagrama para mostrar el elemento seleccionado |
Para desplazar el diagrama para que usted pueda ver la posición original (Línea de Base) de un elemento, haga doble en el ítem en la lista. Para desplazar el diagrama para que usted pueda ver la posición actual (modelo) del elemento, presione y mantenga presionado (Ctrl) mientras hace doble clic en el ítem.
|
|
||||||||||||
Deje los cambios en el ítem como están |
Asegúrese de que la casilla contra el ítem no esté seleccionada. Haga clic en el botón Aceptar .
|
|
||||||||||||
Vuelva a atrás los cambios a la posición de la Línea de Base |

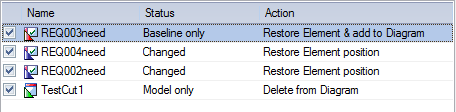

Haga clic en la casilla contra cada ítem requerido (o haga clic en el botón Marcar Todos para seleccionar todos los ítems). La columna Acción muestra la acción requerida para volver a atrás cada relación del elemento a la relación de la Línea de Base. El elemento correspondiente en el diagrama es resaltado de la siguiente manera:
La comparación muestra la flecha de dirección azul para todos los repositorios o redimensionamientos que han sido seleccionados. Para un diagrama fuertemente editado esto puede ser confuso. Sin embargo, puede ocultar la flecha para todos los elementos excepto el que está actualmente en foco; para hacer esto:
Para volver a atrás los cambios para todos los ítems para los cuales está seleccionada la casilla:
|
|
Notas
• |
Las funcionalidades de Líneas de Base de Diagrama están disponibles en la Ingeniería de Corporaciones, Negocios y Software, Ingeniería de Sistemas y últimas Ediciones de Enterprise Architect
|
Aprender más
