Transformación de ERD a Modelo de Datos

button_main button_prev button_next

La Transformación del Diagrama de Relación de Entidad (ERD) a Modelo de Datos convierte un modelo lógico ERD a un modelo de datos orientados al tipo de base de datos predeterminada, listo para generar declaraciones DDL para ejecutar en uno de los productos de base de datos soportados por el sistema. Antes de hacer la transformación, usted define el tipo de dato común para cada atributo y selecciona un tipo de base de datos como la base de datos predeterminada. Luego puede automáticamente generar el diagrama de modelado de datos.

La transformación utiliza y demuestra soporte del lenguaje intermediario para un número de conceptos específicos de base de datos.

Conceptos

Concepto

Definición

Ver También

Tabla

Mapeado uno a uno hacia elementos de Clase .





Columna

Mapeado uno a uno hacia atributos.





Clave Principal

Lista todas las columnas involucradas para que existan en la Clase, y crea un Método de Clave Principal para ellos.





Clave Foránea

Un tipo especial de conector, en el cual las secciones Fuente y Destino lista todas las columnas involucradas para que:

Las columnas existan

Exista una Clave Principal coincidente en la Clase de destino, y

La transformación crea una Clave Foránea apropiada



Transformar Claves Foráneas



Generalización

Tecnología ERD para manejar Generalización, como se muestra. Note que la herencia de copia abajo es actualmente soportada con dos niveles únicamente.

Ejemplo

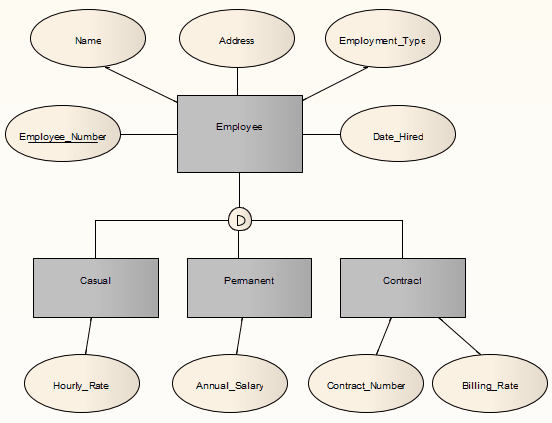

Los elementos ERD

erdgen

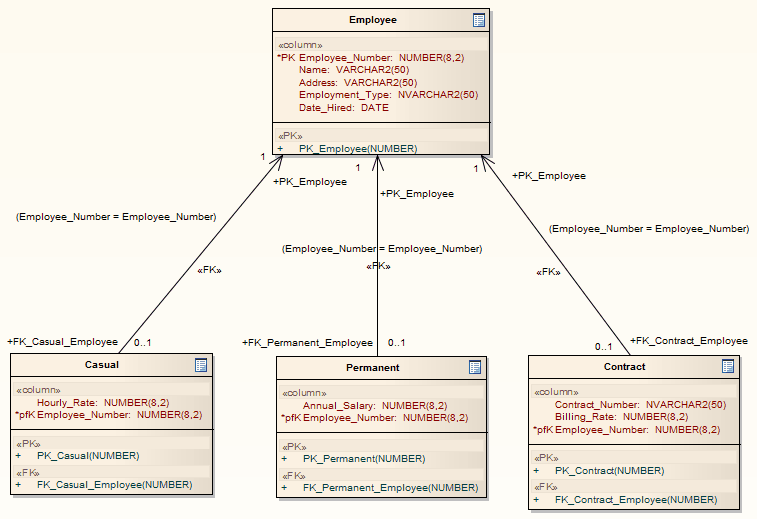

Después de la transformación, se convierten en elementos Modelado de Datos

erdgentrans

Notas

Algunas veces puede volver al ERD, hacer algunos cambios y luego tener que hacer otra transformación; en este caso, para lograr mejores resultados, siempre elimine el paquete de transformación anterior antes de hacer la siguiente transformación



Aprender más

Lenguaje Intermediario

Modelos de Datos

Modelo de Datos Físico
