Crear un Patrón

button_main button_prev button_next

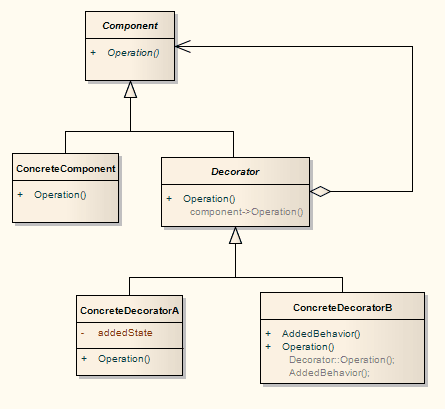

Para crear un Patrón de Diseño primero debe modelar el Patrón como un diagrama UML estándar dentro de Enterprise Architect. El siguiente diagrama fue creado de un ejemplo del libro GoF Patrones de Diseño - Elementos de Software Orientado a Objetos Reutilizablepor Gamma et al.



exampleofagofpatterndiagram

Acceso Seleccionar diagrama requerido | Diagrama | Avanzado | Guardar Patrón UML

Referencia

En la ventana Guardar Diagrama como Patrón UML, complete los campos como se indica abajo:

Campo/Botón

Acción

Ver También

Nombre de Patrón

Escriba el nombre del Patrón.





Nombre de Archivo

Escriba una ruta de directorio y nombre de archivo .XML en el cual guardar el Patrón.





Categoría

Escriba la Categoría bajo la cual el Patrón debería estar listado en Patrones UML (requerido).





Versión

Escriba el número de versión de Patrón.





Notas

Escriba cuales quiera notas en el Patrón.





Acciones

Seleccione las casillas apropiadas para seleccionar las acciones para los elementos que están contenidos en el Patrón; estas acciones son realizadas cuando el Patrón es utilizado.

Las acciones disponibles son:

Crear: Crea el elemento Patrón directamente sin modificar

Fusionar: Fusiona el elemento Patrón con un elemento existente, permitiéndole al elemento existente tomar el rol del elemento Patrón seleccionado

Instancia: Crea el elemento Patrón como una instancia del elemento existente

Tipo: Crea los tipos de elemento Patrón como un elemento existente



Si su Patrón incluye un elemento Objeto, utilizaría Instancia para configurar el clasificador del Objeto a una de las Clases en el diagrama en el cual está soltando el Patrón.

Si su Patrón incluye una Propiedad (Puerto o Parte) usted utilizaría Tipo para configurar el tipo de la Propiedad a una de las Clases en el diagrama en el cual está soltando el Patrón.



Utilizar un Patrón

Aceptar

Haga clic en este botón dos veces para guardar el Patrón.

Una vez guardado puede cargar el Patrón a Enterprise Architect, a la ventana de Recursos.



Importar un Patrón

Notas

En la Ingeniería de Corporaciones, Negocios y Software, Ingeniería de Sistemas y últimas ediciones de Enterprise Architect, si la seguridad está activada, debe tener permiso de Administrar Diagramas para guardar un diagrama como Patrón

Si su diagrama fuente contiene flujos de información, los datos de Ítems de Información Transmitidos y de Flujos de Información Realizados no son copiados al Patrón

Para cambiar el nombre de uno de los elementos, haga doble clic en el elemento para mostrar la venta Editar; desde esta ventana puede agregar comentarios detallando el propósito del elemento

Los Patrones no pueden ser creados para diagramas de Secuencia.
