Crear un Mensaje de Tiempo

button_main button_prev button_next

Puede crear un Mensaje de Tiempo entre dos objetos de Línea de Vida (Estado o Valor) en un diagrama de Tiempo, cada uno con puntos de transición existentes.

Crear un Mensaje entre Líneas de Vida

Paso

Acción

1

Haga clic en el ícono de Mensaje en la página de Relaciones de Tiempo de la Caja de Herramientas (Más herramientas | Tiempo).



2

Haga clic en la Línea de Vida fuente en el punto en el cual el Mensaje comenzará, y arrastre el cursor al punto de transición en la Línea de Vida de destino donde finalizará el Mensaje.

Un nuevo Mensaje de Tiempo es creado entre estos dos puntos.



3

Haga doble clic en el nuevo Mensaje para abrir la ventana de Mensaje de Tiempo.

Revisar o completar la ventana como se indica en la tabla de Campos de Ventana.



Campos de Ventana

Campo/Botón

Acción

Inicio

Identifica la Línea de Vida desde la cual se origina el Mensaje.



Fin

Identifica la Línea de Vida en la cual finaliza el Mensaje.



Tiempo de Inicio

Muestra el tiempo después de que comienza la línea de tiempo en el cual inicia el Mensaje. Puede cambiar esto si necesita.



Tiempo Final

Muestra el tiempo después de que comienza la línea de tiempo en el cual finaliza el Mensaje. Puede cambiar esto si necesita, pero el tiempo debe corresponder a un punto de transición en el Línea de Vida destino.



Nombre

(Opcional) Escriba un nombre para el Mensaje.



Observación de Tiempo

(Opcional) Escriba cualquier texto para que actúe como una etiqueta proporcionando información cuando el Mensaje es enviado.



Observación de Duración

(Opcional) Escriba cualquier texto para que actúe como una etiqueta proporcionando información en el intervalo de una Línea de Vida en un estado en particular, que se inició a partir de la recepción del Mensaje.



Transición a

El estado en la Línea de Vida destino en la cual finaliza el Mensaje. SI es necesario, puede hacer clic en la flecha de despliegue y seleccionar un estado diferente al cual hacer la transición. La cabeza del Mensaje se mueve en consecuencia,



Evento

(Opcional) Escriba el nombre de cualquier evento que dispare la transición.



Restricción de Tiempo

(Opcional) Escriba el tiempo máximo que puede tomar transmitir el Mensaje.



Restricción de Duración

(Opcional) Escriba el tiempo máximo que la Línea de Vida pueda permanecer en el estado cambiado después de la recepción del Mensaje.

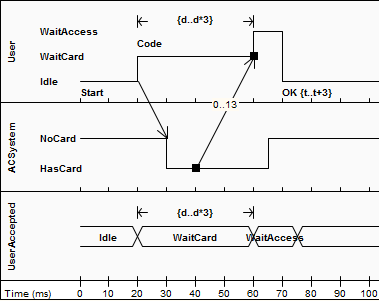

El diagrama muestra un ejemplo de un Mensaje configurado:

timingmess

(Vea Especificación de Superestructura UML, v2.1.1, figura 14.30 y 14.31, p. 520).

Notas

Puede mover el extremo fuente del Mensaje libremente a lo largo de la línea de tiempo fuente; sin embargo, el extremo destino (cabeza de flecha) debe adjuntarse a la transición

Si crea un nuevo Mensaje y no le da una transición destino, automáticamente encuentra y se adjunta a la transición más cercana; si mueve el extremo destino, arrastra la transición con él
