Línea de Vida de Valor

button_main button_prev button_next

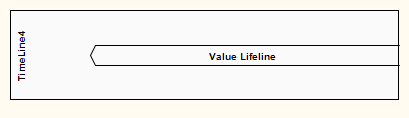

d_valuelifeline

Descripción

Una Línea de Vida es la ruta que toma un objeto a lo largo de una medida de tiempo, indicada por el eje de x. Hay dos tipos: Líneas de Vida de Valor (definidas aquí) y Líneas de Vida de Estado, ambas utilizadas en diagramas de Tiempo.

Una Línea de Vida de Valor muestra el estado de la Línea de Vida a lo largo del diagrama, con líneas paralelas indicando un estado de equilibrio. Un cruce entre las líneas indica una transición o cambio de estado.

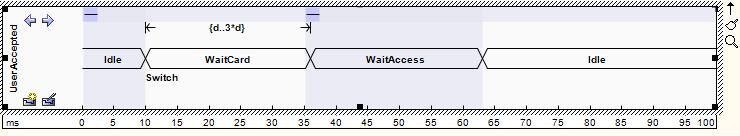

Un ejemplo de una Línea de Vida de Valor se muestra abajo:



timingvaluediagram

Vea Especificación de Superestructura UML, v2.1.1, figura 14.30, p. 520.



Una Línea de Vida de Valor consiste en un conjunto de puntos de transición. Cada punto de transición puede ser definido con las siguientes propiedades:

Propiedad

Descripción

En el tiempo

Especifica el tiempo de inicio para un cambio de estado.



Transición a

Indica el estado al que debe cambiar la Línea de Vida.



Evento

Describe el evento ocurrente.



Restricciones de Tiempo

Se refiere al tiempo tomado para que un estado cambie dentro de una Línea de Vida, o el tiempo tomado para transmitir un mensaje.



Observaciones de Tiempo

Proporciona información sobre el tiempo de un cambio de estado o mensaje enviado.



Restricciones de Duración

Pertenece a un período de la Línea de Vida en un estado particular. La restricción podría estar instigada por un cambio de estado dentro de una Línea de Vida, o la recepción de un mensaje de esa Línea de Vida.



Observaciones de Duración

Indica el intervalo de una Línea de Vida en un estado particular, que inicia desde un cambio de estado o recepción de mensaje.





En el diagrama de ejemplo de arriba, el punto de transición de 10ms tiene estas propiedades:

Propiedad

Texto

En el Tiempo

10ms



Transición a

Comodín



Evento

Intercambiar



Restricciones de Tiempo





Observaciones de Tiempo





Restricciones de Duración

d..3*d



Observaciones de Duración





Icono de la Caja de Herramientas

e_valuelifeline

Aprender más

Diagramas de Tiempo

Línea de Vida de Estado



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 518) dice:

Muestra el valor del elemento conectable como una función de tiempo. El valor es explícitamente denotado como texto. Cruzar refleja el evento donde el valor cambió.
