Crear Caso de Uso para Método

button_main button_prev button_next

Utilizando el menú contextual del editor de código, puede crear un elemento de Caso de Uso para un método que usted selecciona del código. También puede:

Vincular el Caso de Uso directamente al método

Agregar la Clase padre a un diagrama (si no está ya en el diagrama seleccionado) y/o agregar el elemento de Caso de Uso al diagrama

Bloquear de la visualización cualquier atributo o método que no sean también los objetivos de vínculos de características

Crear un Caso de Uso para un método, a través del editor de código

Paso

Acción

Ver También

1

(Si quiere representar el Caso de Uso y su vínculo al método en un diagrama) haga clic en el nombre del diagrama en el Explorador de Proyectos.





2

En el editor de código, haga clic derecho en el nombre del método o en cualquier parte del cuerpo del método, y seleccione la opción del menú contextual Crear Método para <methodname>.

Se muestra la ventana Crear Caso de Uso para Método.



Menú Contextual del Editor de Código

3

La función básica de esta ventana es crear un Caso de Uso para el método seleccionado:

Si esto es todo lo que se requiere, haga clic en el botón Aceptar; el elemento de Caso de Uso es creado en el Explorador de Proyectos, en el mismo paquete que la Clase padre para el método, y con el mismo nombre que el método

Si pretende hacer la relación tangible, continúe con el procedimiento





4

Para crear un conector de Traza vinculando el Caso de Uso para el método, seleccione la casilla Vincular Caso de Uso a Método.





5

Para agregar la Clase padre de método al diagrama, si no está ahí todavía, seleccione la casilla Agregar Clase a Diagrama.





6

Para agregar el Caso de Uso recién creado al diagrama, seleccione la casilla Agregar Caso de Uso a Diagrama; esto ahora mostraría el conector de Caso de Uso, Clase y Traza en el diagrama.





7

Para sólo mostrar las característica (atributos y métodos) de la Clase padre que son objetivos de relaciones 'vincular a característica', seleccione la casilla Mostrar sólo características vinculadas en Clase.

La Clase podría contener cualquier número de atributos y métodos, pero aquellos sin una relación 'vincular a característica' se ocultan.



Conectar a Característica de Elemento

8

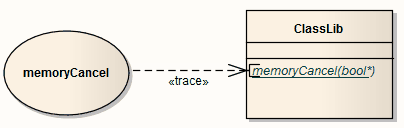

Haga clic en el botón Aceptar para crear y representar el Caso de Uso y relación; si seleccionó todas las opciones, el diagrama ahora contiene elementos vinculados que se asemejan a lo siguiente:



uclinkedmethod
