Crear Intervalos de Tiempo

button_main button_prev button_next

Crear un Intervalo de Tiempo utilizando el menú contextual de Barra de Intervalo

Imágenes

Paso

Acción

timeintervalcreate

1

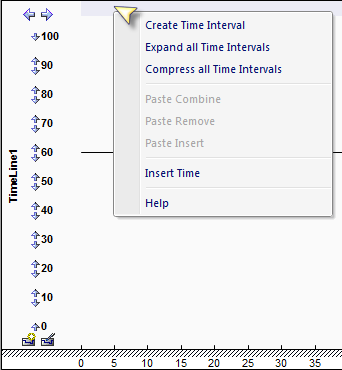

Haga clic derecho en la Barra de Intervalo en aproximadamente el punto en el cual iniciar o finalizar el Intervalo de Tiempo, y seleccionar la opción del menú contextual Crear Intervalo de Tiempo .

timeinterval3



2

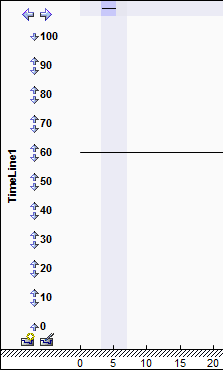

El Intervalo de Tiempo muestra abajo todas los elementos de línea del tiempo, como una banda pálida estrecha con una caja de compresión azul en la parte superior.

timeline3

3

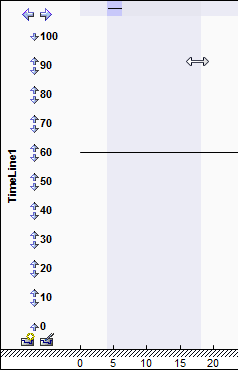

Mueva el cursor hacia el borde del Intervalo de Tiempo en la Barra de Intervalo para que el cursor cambie a la forma de arrastrar y arrastre el borde del punto de inicio o final correcto.

Crear un Intervalo de Tiempo utilizando el menú contextual de Barra de Intervalo y tecla (Shift)

Paso

Descripción

Ver También

1

Mueva el cursor sobre la Barra de Intervalo y presione ( Shift ).

El cursor cambia de forma (ticreatecursor).





2

Haga clic para crear el Intervalo de Tiempo.





3

Mueva el cursor hacia el borde del Intervalo de Tiempo en la Barra de Intervalo para que el cursor cambie a la forma de arrastrar (leftrightcursor) y arrastre el borde del punto de inicio o final correcto.







Crear un Intervalo de Tiempo utilizando el menú contextual de Línea de Tiempo

Paso

Descripción

Ver También

1

Haga clic derecho en la línea del tiempo justo después de una transición.

Se muestra el menú contextual.





2

Haga clic en la opción del menú Seleccionar .

Enterprise Architect crea un Intervalo de Tiempo cubriendo el período desde la transición seleccionada hasta la siguiente transición.

Si hay otros Intervalos de Tiempo en este período, Enterprise Architect los reemplaza con un único Intervalo de Tiempo para el estado de transición; debería considerarlo al crear el Intervalo de Tiempo, ya que se extiende a lo largo de los otros elementos de Línea de Tiempo en el diagrama.

Un valor de este método es que crea un Intervalo de Tiempo por un período en el cual no ocurre ninguna transición, lo que podría ser largo; luego, puede comprimir este Intervalo de Tiempo para ocultar el período de inactividad.



Comprimir Línea de Tiempo
