Comprimir Intervalos de Tiempo

button_main button_prev button_next

Puede comprimir Intervalos de Tiempo para conservar espacio en líneas de tiempo largas.

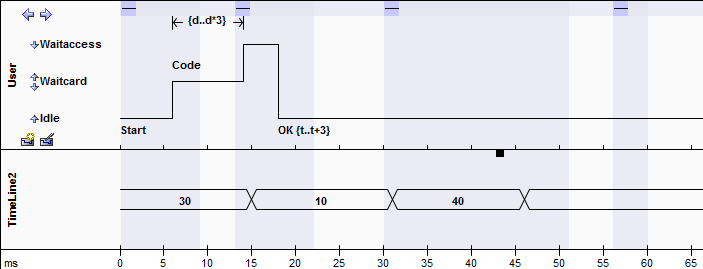

Intervalos de Tiempo Descomprimidos

timeinterval

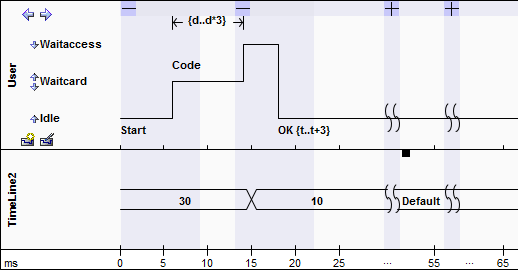

Intervalos de Tiempo Comprimidos

timeintervalscompressed



Note:

Ítem

Descripción



expansionbox compressionbox

Las cajas alternadas de compresión:

expansionbox está expandida, haga clic en esto para comprimir el intervalo de tiempo seleccionado

compressionbox está comprimida, haga clic en esto para expandir el intervalo de tiempo seleccionado otra vez



compressedopen compressed

Las secciones comprimidas de las líneas de tiempo mismas en todos los elementos.

Si hay espacio entre los símbolos emparejados, hay transiciones dentro de la sección comprimida.

Si la línea de tiempo continúa a través de los símbolos emparejados, no hay transiciones en la sección comprimida.



25 ... 55 ...

Las secciones comprimidas en el rango de tiempo debajo de los elementos.



También puede comprimir y expandir los Intervalos de Tiempo utilizando opciones del menú contextual.

Aprender más

Operaciones de Intervalos de Tiempo en Transiciones.
