Crear Objeto desde Atributo

button_main button_prev button_next

Si usted arrastra un atributo desde el Explorador de Proyectos hacia un diagrama de Actividad, el atributo genera un elemento Objeto del mismo nombre.

Esto es muy útil para crear conectores entre elementos y atributos específicos. Por ejemplo, un elemento Clase de tabla estereotipo define sus campos como atributos; elementos de Requisitos que definen requisitos para esos campos, pueden luego ser vinculados a los campos de tabla apropiados a través de los elementos Objeto del atributo.

Ejemplo

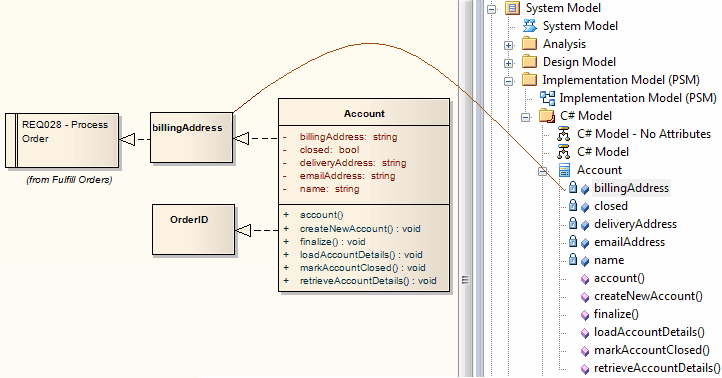

En el siguiente diagrama, el Objeto billingAddress fue generado al arrastrar el atributo billingAddress desde la Clase Cuenta en el Explorador de Proyectos hacia el diagrama.

El usuario luego creó relaciones Realizar entre el elemento Cuenta y el elemento billingAddress, y entre el elemento billingAddress y el elemento de Requisitos REQ028.



attributeobject

Notas

También puede crear esta relación más directa al vincular un atributo dentro de un elemento con otro elemento, o vincular dos atributos en elementos diferentes
