Un modelo BPEL 1.1 consiste en un Proceso BPEL (conteniendo un diagrama BPEL y construcciones BPMN 1.1 que se pueden mapear) y otros elementos soportados (como la Asignación BPMN 1.1, el Servicio Web BPMN 1.1) requerido para generar código BPEL 1.1. Una muestra de la estructura de paquete BPEL 1.1 puede ser creada en el Explorador de Proyectos, utilizando la ventana Seleccionar Modelo(s) (Asistente de Modelo). Puede utilizar esta estructura de paquete como una plantilla para desarrollar su Proceso BPEL.
Acceso
• |
Menú contextual de paquete de Explorador de Proyectos | Agregar un Modelo utilizando Asistente ( o ) |
• |
Barra de Herramientas de Explorador de Proyectos: Nuevo Modelo de Patrón |
Crear una nueva estructura de Paquete BPEL 1.1 como un punto de inicio para desarrollar un Proceso BPEL
Paso |
Acción |
Ver También |
1 |
Seleccione el nodo raíz o un paquete en el Explorador de Proyectos.
|
|
2 |
Haga clic en el ícono Nuevo Modelo de Patrón en la barra de herramientas.
|
|
3 |
Seleccione el valor BPMN 1.1 en la sección de Tecnología.
|
|
4 |
Revise la opción Modelo BPEL 1.1 en la Sección de Nombre.
|
|
5 |
Haga clic en el botón Aceptar para crear una muestra de una estructura de paquete BPEL 1.1.
|
|

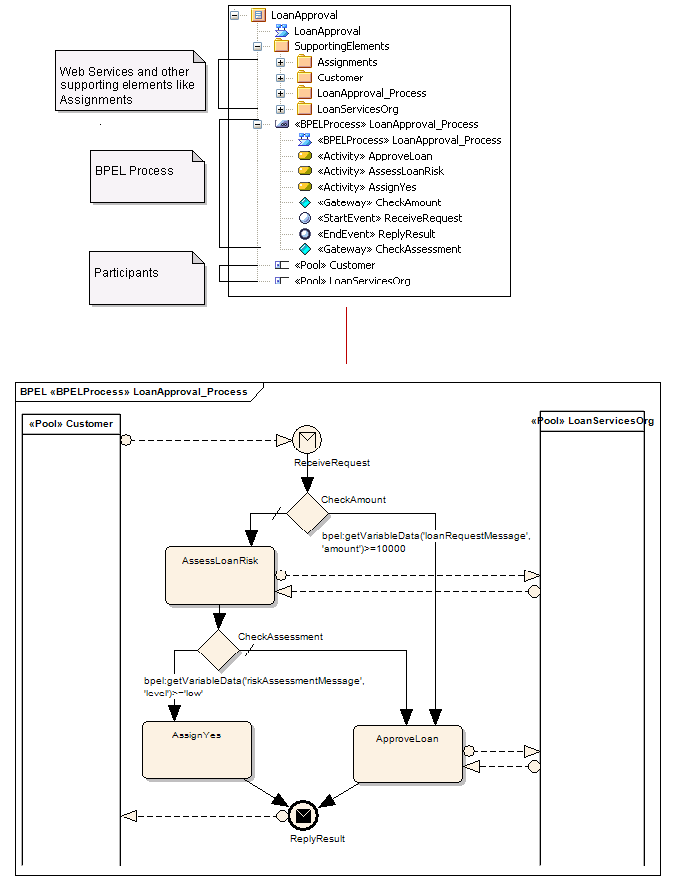

Ejemplo de Estructura de Paquete BPEL 1.1:
El Proceso BPEL LoanApproval_Process actúa como un contenedor para el diagrama y elementos BPEL. El paquete de SupportingElements contiene componentes soportados como Asignaciones y Servicios Web.
