Descripción
Una Continuación es utilizada en Fragmentos Combinados seq y alt, para indicar las ramas de la continuación y seguimiento de operandos. Para indicar una continuación, termine un operando con una Continuación, e indique la rama de continuación con una Continuación coincidente (mismo nombre) precediendo el Fragmento de Interacción.
Usted crea una Continuación al arrastrar el elemento de Estado/Continuación hacia el diagrama desde la página de Elementos de Interacción de la Caja de Herramientas.

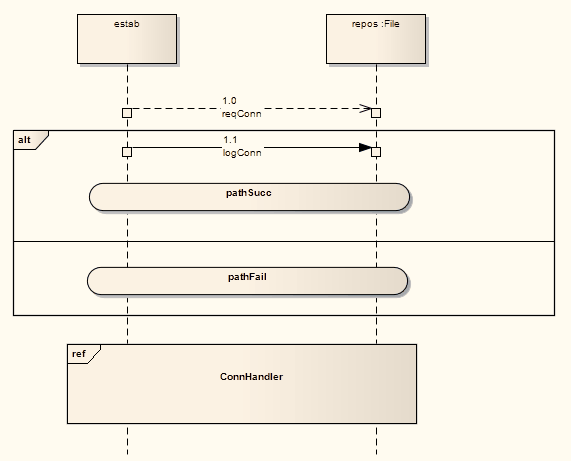

Para el siguiente ejemplo de continuación, un Fragmento Combinado alt tiene Continuaciones pathSucc y pathFail. Estas Continuaciones están ubicadas dentro de la Ocurrencia de Interacción ConnHandler, la cual tiene eventos siguientes basados en la continuación.

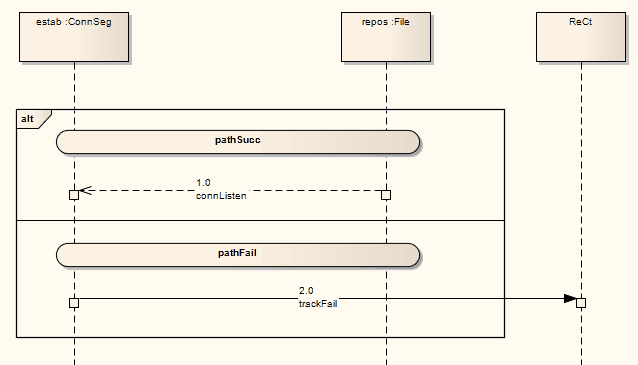

El siguiente diagrama muestra la interacción referenciada por la Ocurrencia de Interacción.
Aprender más
Especificación UML OMG:
La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 474) estados:
Una Continuación es una manera sintáctica de definir continuaciones de diferentes ramas de Fragmento Combinado Alternativo. La Continuación es intuitivamente similar a etiquetas representando puntos intermedios en un flujo de control.
La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 474) también dice:
Las Continuaciones tienen semánticas sólo en conexión con Fragmentos Combinados Alternativos y secuencias (débiles).
Si un Operando de Interacción de un Fragmento Combinado termina en una Continuación con el nombre (digamos) X, sólo los Fragmentos de Interacción comenzando con la Continuación X (o ninguna continuación del todo) puede ser anexada.
