Llamada

button_main button_prev button_next

d_call

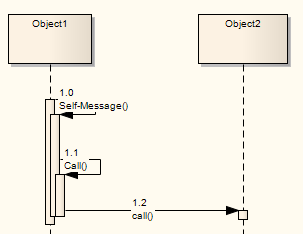

Una Llamada es un tipo de conector de Mensaje que extiende el nivel de activación del Mensaje anterior. Todos los Auto Mensajes crean un nuevo nivel de activación, pero este foco de control normalmente termina con el siguiente Mensaje (A menos que los niveles de activación sean ajustados manualmente). Las Llamadas de Auto Mensaje, como están descritas arriba por la primer Llamada, indican una invocación anidada; los nuevos niveles de activación son agregados con cada Llamada. A diferencia de un Mensaje regular entre elementos, una Llamada entre elementos continúa la activación existente en el elemento fuente, implicando que la Llamada fue iniciada dentro del alcance de activación del Mensaje anterior.

Icono de la Caja de Herramientas

c_call

Aprender más

Mensaje (Diagrama de Secuencia)

Auto Mensaje

Activación de Elemento de Secuencia
