Activaciones de Elemento de Secuencia

button_main button_prev button_next

Los elementos de Secuencia en un diagrama de Secuencia tienen rectángulos de Activación dibujados a lo largo de sus líneas de vida. Estos rectángulos describen el tiempo que le elemento es activo durante el periodo general de procesamiento. Esta representación visual puede ser suprimida haciendo clic derecho en el diagrama de Secuencia, y seleccionando la opción del menú contextualSuprimir Activaciones.

En general, Enterprise Architect calcula el periodo de activación para usted, pero en algunos casos puede que quiera afinar la longitud del rectángulo. Hay varias opciones del menú contextual en un mensaje de secuencia que puede utilizar para lograrlo. Para acceder al siguiente menú contextual, haga clic derecho en el mensaje y seleccione la opción del menú contextualActivaciones .



Comando

Descripción

Comenzar Nuevo Grupo de Mensaje

Comienza una nueva ronda de procesamiento en el diagrama actual.

Esto le permite describir más de un escenario de procesamiento en un único diagrama.



Extender Activación Fuente Abajo

Fuerza que un elemento se mantenga activo más allá del periodo de procesamiento normal.

Esto podría ser utilizado para expresar un elemento que continúa su propio procesamiento simultáneamente con otros procesos.



Extender Activación Fuente Arriba

Fuerza la activación de un elemento hacia arriba.



Extender Activación Fuente

Trunca la activación del elemento fuente después del mensaje actual.

Esto es útil para expresar un mensaje asincrónico después del cual el elemento fuente se vuelve inactivo.



Extender Activación Destino

Finaliza una Activación Forzada iniciada por la opcionesExtender Activación Fuente .



Aumentar Nivel de Activación

Se muestra en el menú contextual sólo donde su uso es apropiado.

Por ejemplo, después de un auto-mensaje el siguiente mensaje comienza de manera predeterminada en un nivel de activación inferior pero el comando Aumentar Nivel de Activación se muestra en el menú contextual para permitirle aumentar su nivel.



Disminuir Nivel de Activación

Se muestra en el menú contextual sólo donde su uso es apropiado.

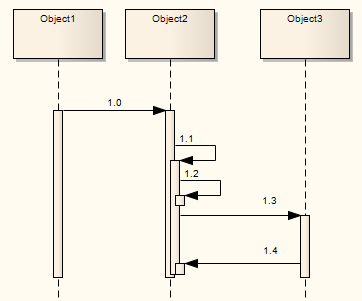

Una manera más conveniente para cambiar niveles de activación es directamente en el diagrama. Cuando sea apropiado, las flechas izquierda y/o derecha se muestran en conectores específicos. En el siguiente diagrama, vea el conector 1.3. Haga clic en la flecha para aumentar o disminuir el nivel de activación.
