Para crear elementos y relaciones BPMN en diagramas deprocesos de negocios en formatos BPMN 2.0 o BPEL, puede usar las páginas de Procesos de Negocios BPMN 2.0 de la Caja de Herramientas de Diagrama.
Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | BPMN 2.0 | Procesos de Negocios BPMN 2.0
Descripciones de Elementos y Conectores
Página |
Ítem |
Utilizado para |
|||
Procesos de Negocios BPMN 2.0 |
Procesos de Negocios |
Extienda una Actividad compuesta que defina un proceso de negocios.
|
|||
BPEL |
Defina el comportamiento de un proceso de negocio ejecutable o abstracto.
|
||||
Actividad |
Representa trabajo que se realiza dentro del Proceso de Negocios. UnaActividadpuede ser modelada como un:
Como un subproceso, la Actividad pude hacerse un elemento compuesto que se vincula a un diagrama hijo conteniendo el flujo de otros elementos BPMN.
|
||||
Coreografía |
Extienda un elemento Actividad para representar una unidad de proceso de intercambio de información entre Participantes. Enterprise Architect actualmente soporta dos o cuatro bandas de participantes con una Actividad/Tarea de Coreografía.
|
||||
Conversación |
Extienda un elemento Clase para agrupar un conjunto de Flujos de Mensaje juntos basados en un cierto concepto.
|
||||
Objeto de Datos |
Proporcione o almacene la información para una Actividad.
|
||||
Almacenar Datos |
Representar un mecanismo para una Actividad para recuperar o actualizar información almacenada.
|
||||
Evento de Inicio |
Defina el evento de inicio en un proceso.
|
||||
Evento Intermedio |
Defina el evento intermedio en un proceso.
|
||||
Evento Final |
Defina el evento final en un proceso.
|
||||
Entrada |
Defina un punto de decisión en un proceso de negocios. Si una condición es verdadera luego el procesamiento sigue de una manera; si es falso, entonces otra.
|
||||
Pool |
Extienda un elemento de Partición para organizar lógicamente una Actividad.
|
||||
Carril |
Extienda un elemento de Partición para subdividir un Pool.
|
||||
Mensaje |
Representa el contenido de una comunicación entre dos Participantes.
|
||||
Grupo |
Extienda un elemento Límite para un grupo de otros elementos.
|
||||
Anotación de Texto |
Crear un comentario.
|
||||
Conectores de Procesos de Negocios BPMN 2.0 |
Flujo de Secuencia |
Extienda una relación de Flujo de Control para definir el flujo de actividad .
|
|||
Flujo de Mensaje |
Extienda una relación Flujo de Control para definir el flujo de comunicaciones en el proceso.
|
||||
Asociación de Datos |
Mueva datos entre Objetos de Datos, Almacén de Datos, Propiedades y Actividades, Procesos.
|
||||
Asociación |
Vincule la información y Artefactos con elementos gráficos BPMN.
|
||||
Vinculo de Conversación |
Conecte un Nódulo de Conversación con un Participante, en cualquier dirección.
|

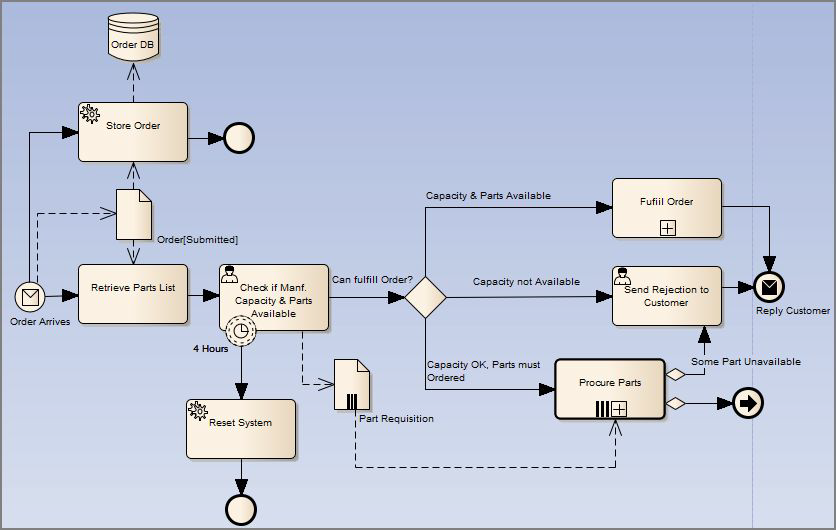

Ejemplo de Diagrama de Procesos de Negocios BPMN 2.0
Notas
• |
La apariencia y especificación de algunos elementos y conectores son definidas por Valores Etiquetados
|
