Partición de Actividad

button_main button_prev button_next

Descripción

Enterprise Architect soporta dos tipos de Partición de Actividades:

La característica de la Partición de Actividades, que se encuentra descrita en este tema, que es utilizada para organizar de manera lógica un elemento de Actividad

El elemento de la Partición de Actividades que se utiliza para organizar de manera lógica un diagrama de Actividades



En efecto, ambas son lo mismo. Las mismas, dividen las Acciones de la Actividad, sin afectar su flujo simbólico, ayudando a estructurar la vista o las partes de la Actividad.

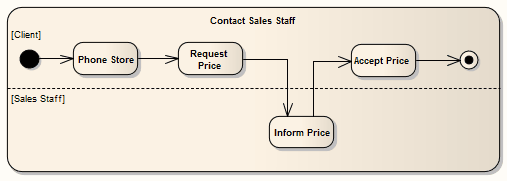

A continuación tenemos un ejemplo de una Partición de Actividad característica:



activitydiagram-activitypartition

Definir Particiones

Paso

Acción

1

Haga clic derecho en el elemento de la Actividad, y seleccione la opción del menú contextual Avanzado | Partición de Actividades.

Se mostrará la ventana de Partición de Actividades.



2

En el campo Nombre, escriba el nombre de la partición.

Haga clic en el botón Guardar.



3

Repita el paso 2 para cada partición que va a crear.



Aprender Más

Diagrama de Actividad

Elemento de Actividad

Elemento de Partición de Actividad

Especificación UML OMG

La especificación de UML OMG (Especificación de la Superestructura UML, v2.1.1, p. 341) enuncia:

Las Particiones dividen los nodos, restringen y muestran los nodos independientes. Las particiones pueden compartir contenidos. Usualmente, corresponden a unidades de organización de un modelo de negocio. Pueden ser utilizados para ubicar características o recursos entre los nodos de una actividad.



La especificación de UML OMG Especificación de la Superestructura UML, v2.1.1, p. 341) también enuncia:

Una Partición de Actividades es un tipo de grupo de actividades que permite identificar acciones que tienen características en común.
