Nodos de Parámetro de Actividad

button_main button_prev button_next

Descripción

Un Nodo de Parámetro de Actividades, acepta una entrada hacia una Actividad o provee una salida de una Actividad.

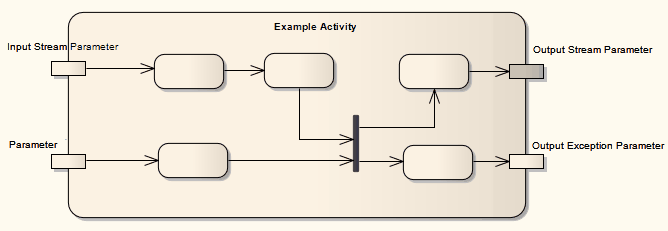

El siguiente ejemplo representa dos parámetros de entrada y un parámetro de salida definidos para la Actividad.



simpleactivitydiagram



Defina un Nodo de Parámetro para una Actividad

Paso

Acción

1

Haga clic con el botón derecho en el elemento y seleccione la opción del menú contextual Nuevo Elemento | Parámetro de Actividad.



2

Se muestra la ventada de Propiedades, solicitando el Nombre y otras propiedades del elemento que se insertó.



3

Para definir más al nuevo Parámetro de Actividades, seleccione la página de Parámetros de la ventana de Propiedades y defina lo siguiente:

Tipo

Valor Predeterminado

Dirección

Si esto es un valor fijo

Multiplicidad de los límites inferiores y superiores

Si desea permitir duplicados y

Si la multiplicidad está ordenada



Los Nodos de Parámetros de Actividades, también tienen las opciones de Excepción y Flujo:

Excepción indica que un parámetro puede emitir un valor en la exclusión de otros productos, generalmente debido a algún error

Flujo indica si un parámetro puede o no aceptar o publicar valores durante la ejecución de la Actividad







activityparameternode



Aprender Más

Elemento de Actividad

Pin de Acción

Especificación UML OMG:

La especificación de UML OMG (Especificación de la Superestructura UML, v2.1.1, p. 338) enuncia:

Un Nodo de Parámetro de Actividades, es un nodo objeto para entradas y salidas de actividades.

... Los Nodos de Parámetro de Actividades, son nodos objeto al principio y la final de flujos, que proporcionan un medio para aceptar entradas hacia una actividad y proporcionar salidas de la misma, a través de los parámetros de actividad.

Los Parámetros de Actividades heredan el apoyo para corrientes y excepciones del parámetro.
