Crear un Patrón UML


Para crear un patrón UML, necesitará modelar el patrón como un estándar del Diagrama UML dentro de EA y luego guardar como un patrón. Por ejemplo, el siguiente diagrama se creó desde el ejemplo en el libro de Patrones del diseño GOF:

Pattern Diagram


Guardar un diagrama como un patrón
Para guardar un diagrama como un patrón, proceda con los siguientes pasos:

  1. Dirigirse a la opción de menú Diagrama | Guardar como patrón UML para abrir la ventana Guardar diagrama como patrón UML.
  2. Establezca el nombre del Patrón.
  3. Establecer el nombre del archivo (.XML) para guardar el patrón como.
  4. Seleccionar o ingresar una Categoría para el patrón que aparecerá bajo los patrones UML (requerido).
  5. Ingrese el número de Versión y cualquier nota adicional.
  6. Tilde todas las clases en la lista para la cual desea que le avisen de nuevos nombres cuando crea un nuevo diagrama desde el patrón.
  7. Presionar Aceptar para guardar el patrón. Una vez que se haya guardado puede descargarlo en EA como un patrón en la etiqueta de recursos.

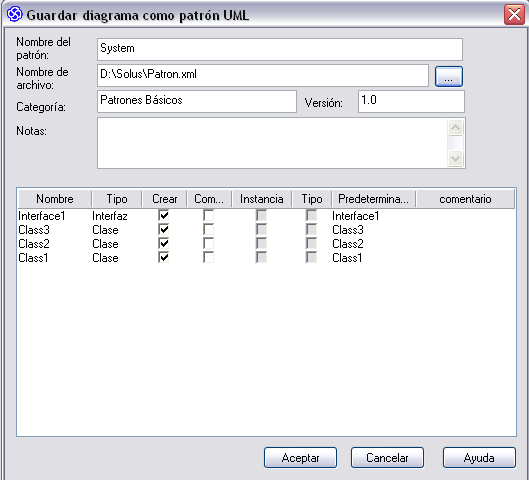

Save Diagram as UML Pattern
