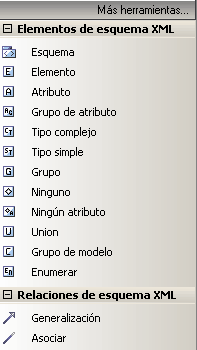

El grupo de Esquema XML provee la habilidad para modelar y generar automáticamente archivos de esquema XSD W3C. Este grupo implementa los constructores que se proveen por el Perfil UML para un Esquema XML.
Un Esquema corresponde a un paquete de UML que contiene las definiciones de tipo y elemento para un EspacioDeNombreObjeto en particular. Arrastrar este ítem a un diagrama abierto para crear el paquete que contenga sus elementos del modelo de esquema. El paquete será estereotipado como un esquemaXSD.
Abrir el diagrama lógico creado bajo el paquete de esquema XSD y agregar elementos de esquema adicional como requerido.
Para agregar un elemento al diagrama actual, hacer clic con el botón izquierdo en el ícono requerido y luego arrástrelo a una posición en el diagrama. Establecer el nombre y otras propiedades como es requerido.
Para agregar una relación, hacer clic en el botón requerido y luego hacer clic en el elemento inicio en el diagrama y arrastrar hacia el elemento destino.
