El grupo Interfaz de Usuario le permite crear diagramas gráficos de interfaz de usuario.
Un Paquete es un espacio de nombre como un elemento que se puede contener en otros espacios de nombres de paquete. (Ver Paquete).
Un elemento de Pantalla representa una interfaz de usuario gráfico. Podrá ubicar los elementos GUI en el elemento pantalla.
Los elementos UI Control se ubican sobre el elemento pantalla para compilar un diagrama gráfico de interfaz de usuario. Hay diferentes estereotipos que representan elementos diferentes como los botones, listas desplegables, etc.
Un Objeto es una instancia de una clase. (Ver Objeto).
Para agregar un elemento al diagrama actual, haga clic en el icono requerido, y arrástrelo hasta posicionarlo en el diagrama. Configure el nombre del elemento y otras propiedades como se requiere.
Para agregar una relación, haga clic en el ícono requerido, luego haga clic en el elemento de inicio en el diagrama y arrástrelo al elemento final.
Elemento GUI estereotipado disponible

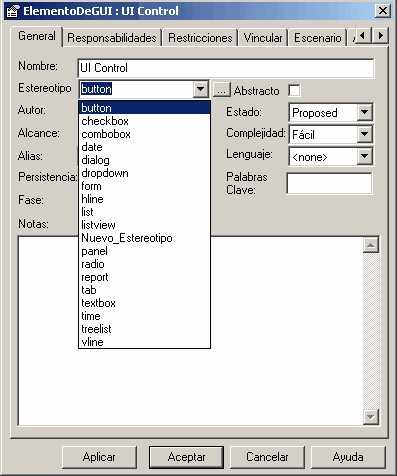

Los siguientes elementos GUI están disponibles como estereotipos.

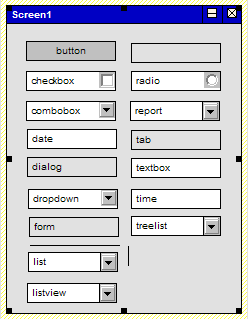

El siguiente diagrama ilustra los elementos GUI con cada uno de los estereotipos como aparecen en un elemento de pantalla.

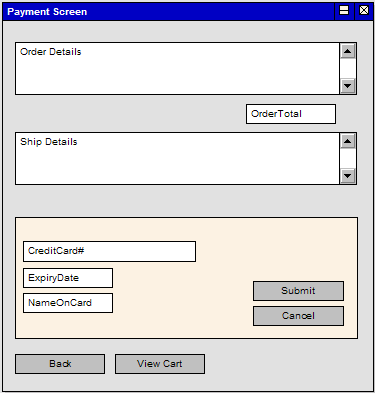

Ejemplo de diagrama GUI
