Un caso de uso es un elemento de modelado UML que describe cómo un usuarios del sistema propuesto interectuará con el sistema para llevar a cabo una unidad discreta de trabajo. Describe y significa una interacción simple a lo largo del tiempo que tiene un significado para el usuario final (persona, máquina u otro sistema), y se requiere que deje al sistema en un estado completo: se completó la interacción o se la volvió atrás hasta su estado inicial.
| • | Un caso de uso normalmente tiene requerimientos y restricciones que describen las características y reglas esenciales bajo las cuales opera. |
| • | Un caso de uso puede tener asociado un diagrama de Secuencias ilustrando el comportamiento a lo largo del tiempo -quién hace qué y para quienes, cuándo-. |
| • | Un caso de uso típicamente tiene escenarios asociados a él que describen el flujo de trabajo a lo largo del tiempo que produce el resultado final. También está permitido alternar flujos de trabajo (para capturar excepciones, etc.) |
Consejo: Use un diagrama y un modelo de Casos de Uso para estructurar los requerimientos funcionales y los detalles de implementación del sistema.

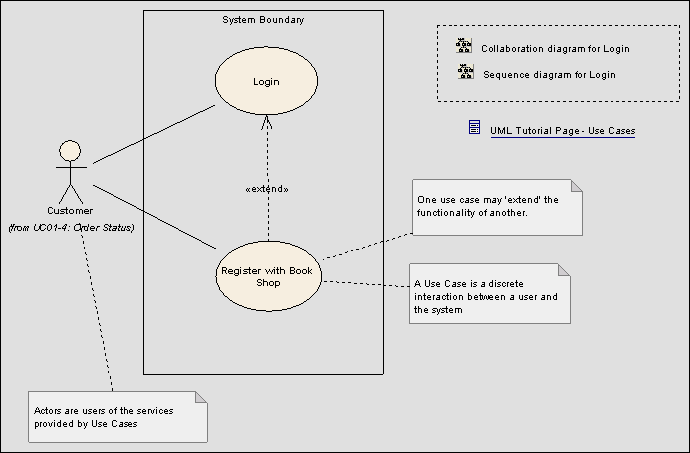

Abajo hay un ejemplo de modelo de Casos de Uso:
Especificación del UML del OMG
La especificación del UML del OMG (UML 2.0 Superstructure, p. 17) establece:
"La especificación de una secuencia de acciones, incluyendo variantes, que puede llevar a cabo un sistema (u otra entidad), interactuando con actores del sistema. "
