Límite del Sistema

Superior  Previo  Próximo

Uso Común ..| ..Especificación del UML del OMG



d_boundarybox

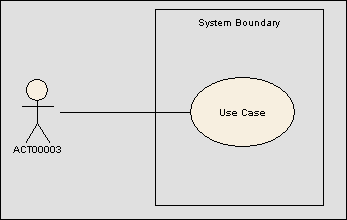

Un elemento límite del sistema significa un clasificador, tal como una clase, componente o sub-sistema, al que se aplican los casos de uso contenidos. Al describir un límite, su clasificador referenciado no refleja posesión de los casos de uso contenidos, por el contrario indica su uso.



systemboundary

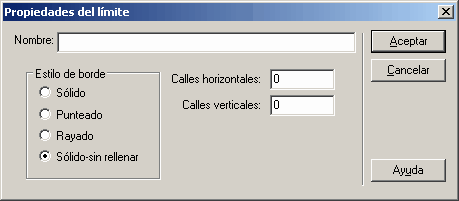

Las siguientes propiedades de un límite de sistema se pueden configurar: el nombre, el estilo de borde, y el número de calles horizontales y verticales.



systemboundaryproperties

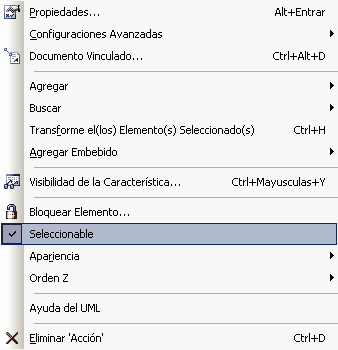

Un elemento límite se puede marcar como 'Seleccionable' o no. Cuando no es seleccionable, puede hacer clic dentro de el espacio del límite sin activar o seleccionar al límite mismo. Esto es útil cuando tiene muchos elementos dentro del límite y la selección del ellos está siendo dificultada por el mismo límite.



boundarycontextmenu





Tenga en cuenta: Un límite puede tener una imagen asociada que se mostrará en lugar de su formato predeterminado... use Seleccionar Imagen Alternativa... para seleccionar una imagen.





Uso Común

Caso de Uso



e_boundarybox





Especificación del UML del OMG

La especificación del UML del OMG (UML 2.0 Superstructure, p. 520 ) establece:

"Si un sujeto (o límite del sistema) se muestra, la elipse del caso de uso se localiza visualmente dentro del rectángulo del límite del sistema. Tenga en cuenta que esto no necesariamente significa que el sujeto clasificador posee los casos de uso contenidos, sino simplemente que el caso de uso se aplica al clasificador."
