Opciones del diagram de la tabla de estado

Superior  Previo  Próximo

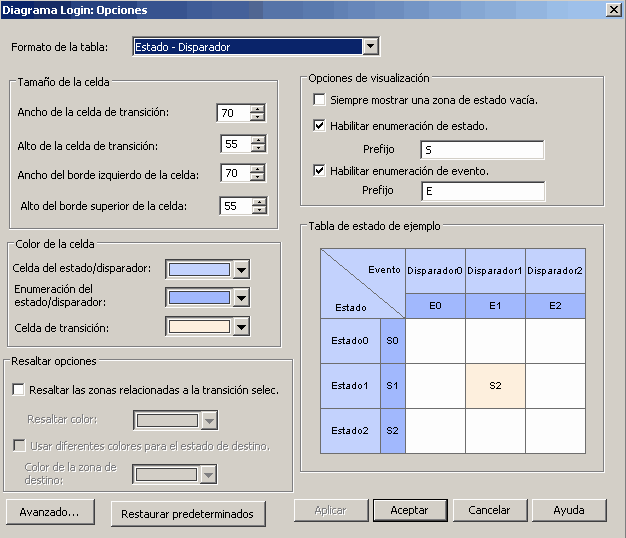

Puede elegir la disposición del diagrama de la Tabla de Estado y configurar otras opciones desde la ventana Diagrama de la máquina de estado:Opciones, que se muestra:

Haciendo doble clic en el fondo del diagrama de la Tabla de Estado o

Haciendo clic con el botón derecho en el fondo y seleccionando la opción del menú contextual Opciones de la tabla de estado.

state machine diagram options



Campo

Descripción

Formato de la tabla

Haga clic en la flecha desplegable y seleccione el formato de la tabla requerido:

Estado - Disparador: las filas representan los estados, cada nombre de estado en el borde izquierdo de la cleda: las columnas representan los disparadores, cada nombre del disparador en el encabezado de una columna de una celda; la intersección de una fila y una columna identifica la transición (si existe alguna); La celda de Transición muestra información acerca del siguiente estado y la condición (guarda) de la transición.

Disparador - Estado: como arriba, a excepción de que las filas representan los disparadores y las  columnas representan los estados.

Estado - Estado siguiente: tanto las filas como las columnas representan los estados; la intersección de la fila y la columna define la transacción (si existe alguna) desde el estado de la fila hasta el estado de la columna.

Tamaño de la celda

Ancho de la celda de transición

Escriba o seleccione el ancho de las celdas de transición (que es, el ancho de la columna).

Alto de la celda de transición

Escriba o seleccione el alto de la celda de transición (que es, el alto de la fila).

Ancho del borde izquierdo de la celda

Escriba o seleccione el ancho de las celdas del borde izquierdo (el título de la fila).

Alto del borde izquierdo de la celda

Escriba o seleccione el alto de las celdas del borde superior (título de la columna).

Color de la celda

Celda de estado/disparador

Haga clic en la flecha desplegable y seleccione el color de las celdas del título de la fila y columna.

Enumeración del estado/disparador

Haga clic en la flecha despegable y seleccione el color de las celdas de enumeración (numeración de la fila/columna).

Tener en cuenta: Debe seleccionar al menos una de las casillas de Habilitar enumeración de estado y Habilitar enumeración de evento para configurar el color.

Celda de transición

Haga clic en la flecha despegable y seleccione el color de las cledas de transición (en el cuerpo principal de la tabla).

Resaltar opciones

Resaltar las zonas relacionadas a la transición seleccionada

Seleccionar esta casilla para resaltar las celdas para todos los elementos involucrados en una transición seleccionada - el estado inicial, el estado de destino, y el disparador.

Resaltar color

Haga clic en la flecha despegable y seleccione el color con el que desea resaltar.

Usar diferentes colores para el estado de destino

Seleccione la casilla para resaltar la celda para el elemento de destino en una transición en un color diferente a la celda para el elemento de inicio.

Color de la zona de destino

Haga clic en la flecha despegable y seleccione el color con el que desea resaltar.

Opciones de visualización

Siempre mostrar una zona de estado vacía

Seleccione la casilla para agregar una fila vacía (y, en un Estado - Siguiente tabla de estado, una columna vacía) al final de la tabla.

La celda del título contiene una elipse (...). Puede hacer clic dos veces (no doble clic) en una elipse para editar e identificar un nuevo estado. En este caso, otra zona de estado vacía se agrega automáticamente.

Habilitar enumeración de estado

Seleccione esta casilla para agregar una celda a cada celda del título de estado, para enumerar el estado. La numeración comienza en 0.

Prefijo

Si se requiere, escriba un prefijo para el número del estado o elimine la S predeterminada para no tener prefijo.

Habilitar enumeración de evento

Seleccione esta casilla para agregar una celda para cada celda de título del evento o disparador, para enumerar el evento. La numeración comienza en 0.

Prefijo

Si se requiere, escriba un prefijo para el número de evento o elimine la E predeterminada para no tener prefijo.

Tabla de estado de ejemplo

Muestra una vista previa del formato de la tabla como lo define.

Botón

Descripción

Avanzado

Haga clic en este botón para definir las opciones del diagrama. La ventana Propiedades del diagrama de la máquina de estado muestra.

Restaurar predeterminados

Haga clic en este botón para re aplicar los valores predeterminados del diagrama de la tabla de estado.

Aplicar

Haga clic en este botón para aplicar las opciones cambiadas el el diagrama de la tabla de estado.
