Regiones

Superior  Previo  Próximo

Temas Relacionados . | .Especificación del OMG del UML



Las regiones se pueden crear en estados compuestos o en máquinas de estados. Las regiones indican concurrencia, de modo que un solo estado está activo en cada región. Pueden ocurrir transiciones múltiples desde el disparo de un solo evento, siempre y cuando las transiciones disparadas similarmente estén divididas por regiones.



Para crear una región en un estado compuesto, proceda con los siguientes pasos:

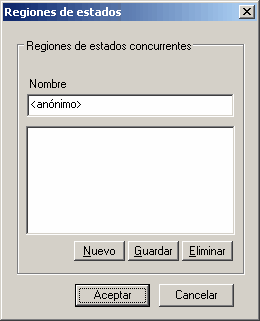

1. Haga clic con el botón derecho en un estado, y seleccione la opción de menú Configuraciones Avanzadas | Definir sub estados concurrentes. Se abre la ventana Regiones de estados.



state -- defineregiondialog2



2. Construya las regiones de un estado, las cuales se pueden nombrar o permanecer anónimas.

3. Haga clic en el botón Aceptar.



Temas relacionados

Estado Compuesto
Diagrama de Máquina de Estados

Especificación del UML del OMG

La especificación del UML del OMG (superestructura de UML 2.0, p. 476) establece:

"Una región es una pieza ortogonal de un estado compuesto o de una máquina de estados. Contiene estados y transiciones."
