Los parámetros de las operaciones pueden tener valores etiquetados asociados. Los valores etiquetados proveen un mecanismo de extensión conveniente para los elementos UML; de este modo puede definir todos las etiquetas que desee y luego asignarles los valores utilizando este formulario.
Los valores etiquetados se escribirán en la salida XMI y se pueden ingresar a herramientas de terceras partes para generación de código u otras actividades.
Consejo: Los valores etiquetados se soportan para los Atributos, Operaciones, Objetos y Conectores.
Agregar un Valor etiquetado
Para agregar un valor etiquetado a un parámetro, proceda con los siguientes pasos:
1. Seleccione la opción Ver | Valores etiquetados o presione [Ctrl]+[Shift]+[6]. Se abre la ventana Valores etiquetados
2. Haga clic en la operación que contenga el parámetro en un diagrama o en la ventana del Explorador del proyecto. La ventana Valores etiquetados ahora tiene la operación y los parámetros seleccionados.

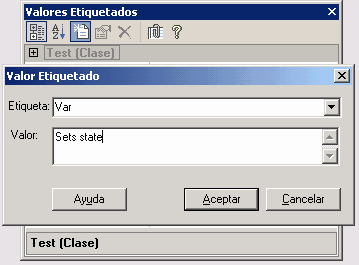

3. Haga clic en el parámetro requerido en el compartimiento Parámetros de la ventana Valores etiquetados, y haga clic en el botón Nuevas etiquetas o presione [Ctrl]+[N]. Se abre la ventana Valores etiquetados.
4. Ingrese el nombre de la etiqueta en el campo Etiqueta (o seleccione una etiqueta definida personalmente desde la lista desplegable), luego agregue el valor etiquetado en el campo Valor.
5. Haga clic en el botón Aceptar para confirmar la operación.
Consejo: Las etiquetas personalizadas se pueden definir creando un tipo de valor etiquetado; para más información refiérase a la sección Creando un tipo de valor etiquetado personalizado(SDK) .
