Los elementos del grupo Interacción se usan en los Diagramas de Interacción, que son empleados para modelar el flujo de trabajo y la secuencia de mensajes entre los elementos en tiempo real.
El grupo Interacción se usa para modelar las interacciones dinámicas entre los elementos en tiempo de ejecución. El elemento actor modela a un usuario del sistema, mientras que los otros elementos modelan cosas dentro del sistema -incluyendo los elementos estándares (el rectángulo), componente de interfaz de usuario (círculo con barra vertical ubicada a la izquierda), controlador (círculo con punta de flecha en la parte superior) y entidad (círculo con una barra en la parte inferior)-. El significado de estos símbolos se discute en la sección de los Diagramas de Secuencias. La relación de mensaje se usa para modelar el flujo de información y procesamiento entre los elementos.

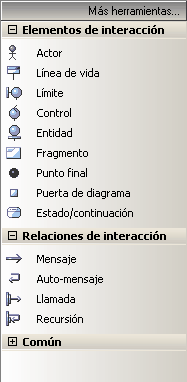

Se soportan los siguientes elementos de modelado: Actor (elemento de secuencia), Elemento (elemento de secuencia), Límite (elemento de secuencia), Control (elemento de secuencia), Entidad (elemento de secuencia), Mensaje y Límite de Interacción.
Tenga en Cuenta: Los mensajes pueden ser simples o recursivos.
Para agregar elementos al diagrama actual, haga clic con el botón izquierdo sobre el icono deseado y arrástrelo a una posición dentro del diagrama. Establecer un nombre y otras propiedades como se sugiere.
Para agregar una relación, haga clic sobre el icono deseado, luego hacer clic sobre el elemento inicial y arrastre hasta el elemento destino.
