Un paquete puede ser importado desde un archivo XMI (basado en XML). Esto permite que los elementos de los modelos de Enterprise Architect puedan ser movidos entre distintos modelos, para el desarrollo distribuido, manual control de versiones y otros beneficios.
Los siguientes formatos pueden ser importados:
| • | UML 1.3 (XMI 1.0) |
| • | UML 1.3 (XMI 1.1) |
| • | UML 1.4 (XMI 1.2) |
| • | UML 2.0 (XMI 2.1) |
| • | UML 2.1 (XMI 2.1) |
| • | MOF 1.3 (XMI 1.1) |
| • | MOF 1.4(XMI 1.2) |
Enterprise Architect también puede importar los archivos *.emx and *.uml2 generados por herramientas como por ejemplo Rational Software Architect (RSA) and Rational Software Modeler (RSM).
Importar desde XMI
Para importar un paquete desde XMI, proceda con los siguientes pasos:
1. En el Explorador del proyecto, seleccione el paquete en el cual desea importar el archivo.
2. Puede:
| • | Hacer clic en el botón derecho y seleccionar la opción Importar/Exportar | Importar paquete desde XMI o |
| • | Seleccione la opción Proyecto | Importar/Exportar | Importar paquete desde XMI. |

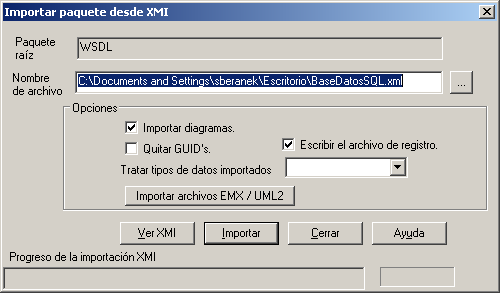

Se abre la ventana Importar paquete desde XMI.
Tenga en cuenta: Para importar archivos .emx o .uml2, haga clic en el botón Importar archivos EMX / UML2. Ir a Importar archivos EMX/UML2.
3. En el campo Nombre de archivo, ingrese la ruta del directorio y nombre de archivo desde cual importará el archivo XMI.
4. Seleccionar la casilla Importar diagramas para importar diagramas.
5. Seleccione la casilla Quitar GUIDs para quitar la información del Identificador Universal desde el archivo en importación. Esto permite la importación de un paquete dos veces en el mismo modelo; la segunda importación requiere nuevos GUIDs para evitar el conflicto de elementos.
6. Seleccione la casilla Escribir archivo de registro para ingresar un registro de la actividad de importación (recomendado); el archivo de registro se guarda en el directorio desde cual el se importa el archivo.
7. Haga clic en el botón Importar.
Importante: Cuando importa un archivo XML sobre un paquete existente, Toda la información en el paquete actual se elimina primero. Por favor asegúrese de no tener cambios importantes que no quiere perder antes de importar XML.
Importante: Si esta importando un archivo XMI 1.1 que se exportó previamente con un archivo UML_EA.DTD, el archivo UML_EA.DTD debe estar presente en el directorio en el cual se está escribiendo el archivo XMI. Un error ocurre si el archivo UML_EA.DTD está ausente.
