Asignar un icono a un item de la caja de herramientas

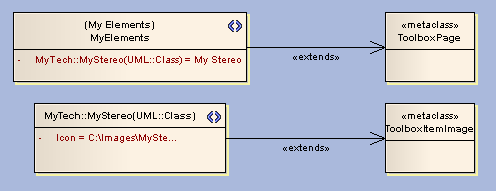

Asignar un icono a un item de la caja de herramientas, cree un nuevo elemento «stereotype» en el mismo perfil de la caja de herramientas que el item de la caja de herramientas. El elemento estereotipo extiende a un elemento «metaclass» nombrado ImágenDelItemDeLaCajaDeHerramientas. El elemento «stereotype» debe tener el mismo nombre que el atributo al cual esta asignando una imagen (e.j. MyTech::MyStereo(UML::Class) en el siguiente diagrama) y debe tener un atributo nombrado Icono con el Valor inicial configurado a la ruta completa de la imagen que se usará. La imagen debe ser un archivo .BMP de 16x16.
