Puede mostrar un borde tramado alrededor del elemento seleccionado la casilla Resaltar siempre el elemento contextual en la página Comportamiento del diagrama de la ventana Opciones (Seleccione la opción Herramientas | Opciones | Diagrama | Comportamiento). Si marcó esta opción, se abre el elemento seleccionado como en el siguiente ejemplo:
Si no ha seleccionado la casilla Resaltar siempre el elemento contextual, el elemento seleccionado no tendrá un borde tramado alrededor de él.
Selecciones múltiples
Si tiene seleccionada o no la opción Resaltar siempre el elemento contextual, cuando selecciona múltiples elementos, uno de los elementos que seleccione tendrá un borde tramado. Si alinea estos elementos, este elemento será el que se usará para alinear los otros elementos.

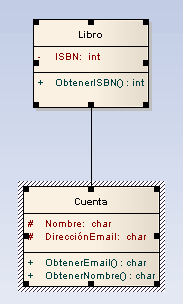

Por ejemplo, si los elementos en el diagrama de abajo fueran a alinearse, el elemento de arriba alinearía al elemento de abajo (el elemento que muestra un borde tramado).
Cambiar el elemento con cual desea alinear
Para cambiar el elemento que desea que tenga un borde tramado en un grupo seleccionado (y de esta forma también el elemento contra el que se alineará) simplemente haga clic sobre el elemento con el que quiere que los otros elementos se alinien.
