Una región de expansión rodea un proceso para ser impuesto múltiples veces en los datos entrantes, una vez para cada elemento en la colección de entrada. Si hay múltiples entradas, el tamaño de la colección debe coincidir, y los elementos dentro de cada colección deben ser del mismo tipo. Similarmente, todas las salidas deben estar en la forma de una colección coincidiendo en el tamaño de las entradas.
La concurrencia de la ejecuciones múltiples de la región de expansión se puede especificar como de tipo paralelo, iterativo o flujo. Paralelo refleja que el elemento en las colecciones de entrada se puede procesar al mismo tiempo o superpuesto, mientras que un tipo de concurrencia iterativa especifica que la ejecución debe ocurrir en forma secuencial. Una región de expansión de tipo flujo indica que las entradas y la salidas ingresan y salen como flujos, y que el proceso de la región de expansión debe tener el mismo método para soportar flujos.
Modifique el modo de región de expansión haciendo clic con el botón derecho y seleccionado Avanzado | Propiedades Personalizadas en una región de expansión.

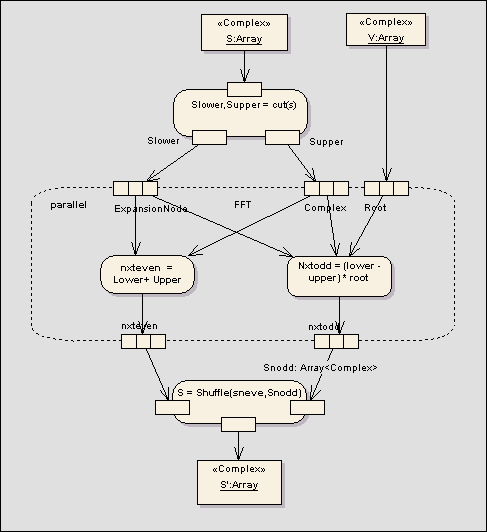

Vea la figura 247 (UML 2.0 Superstructure, p. 330).
La especificación del UML del OMG establece:
La especificación del UML del OMG (UML 2.0 Superstructura, p. 325) establece:
"Una región de expansión es una región de actividades estructurada que se ejecuta muchas veces correspondiendo a los elementos de una colección de entrada."
