Un punto final se usa en los diagramas de interacción para reflejar un mensaje perdido o encontrado en una secuencia. Para modelar esto, arrastre un elemento punto final al espacio de trabajo. Con los diagramas de secuencias, arrastre un mensaje desde la línea de vida apropiada al punto final. Con los diagramas de Tiempos, el mensaje conectado desde la línea de vida hasta el punto final, requiere algunas especificaciones de tiempos para dibujar la conexión.

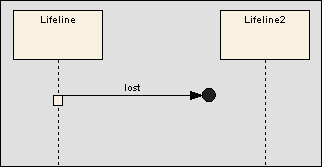

El siguiente ejemplo detalla un mensaje perdido en un diagrama de Secuencias.
Especificación del UML del OMG
La especificación del UML del OMG (UML 2.0 Superstructure, p. 429) establece:
"Un mensaje perdido es un mensaje donde se conoce la ocurrencia del evento disparador, pero no hay una ocurrencia de un evento receptor. Interpretamos esto porque el mensaje nunca alcanzó su destino.
"Un mensaje encontrado es un mensaje donde se conoce la ocurrencia del evento receptor, pero no hay una ocurrencia de un evento disparador (conocida). Interpretamos esto porque el origen del mensaje está fuera del alcance de la descripción. Esto puede ser por ejemplo, ruido u otra actividad que no queremos describir en detalle."
