Enterprise Architect hace sencilla la duplicación de un diagrama completo - ya sea con vínculos a los elementos del diagrama original o con copias completas de todos los elementos en el diagrama.
Cuando copia un diagrama en modo 'superficial', los elementos del nuevo diagrama sólo se vinculan a los originales -así, si cambia las propiedades de uno, el otro reflejará esos cambios-. Si copia el diagrama en modo 'profundo', entonces todos los elementos se duplican por completo -así, el cambiar un elemento en uno no afecta al otro-.
La posición y el tamaño del elemento deberían ser independiente en ambos modos de copia.
Duplicar un Diagrama
Para duplicar un diagrama, proceda con los siguientes pasos:
| 1. En el Explorador del proyecto, seleccione el diagrama que desea copiar. |
2. Seleccionar Copiar diagrama al portapapeles desde el menú contextual.
3. Navegue al paquete que desee que presentar el nuevo diagrama y haga clic con el botón derecho para abrir el menú contextual.

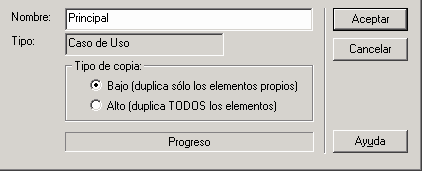

4. Seleccione la opción Pegar diagrama. Se abre la ventana Copiar diagrama.
5. En el campo Nombre, escriba un nombre para el nuevo diagrama.
6. Marque el Tipo de copia que requiera -elementos vinculados (copia superficial) o copias completas de los originales (copia profunda).
7. Haga clic en el botón Aceptar.
EA creará automáticamente el nuevo diagrama, vinculará o creará los nuevos elementos y los ordenará como en el diagrama original. Todos los vínculos también se copian entre los elementos de diagramas donde sea apropiado.
