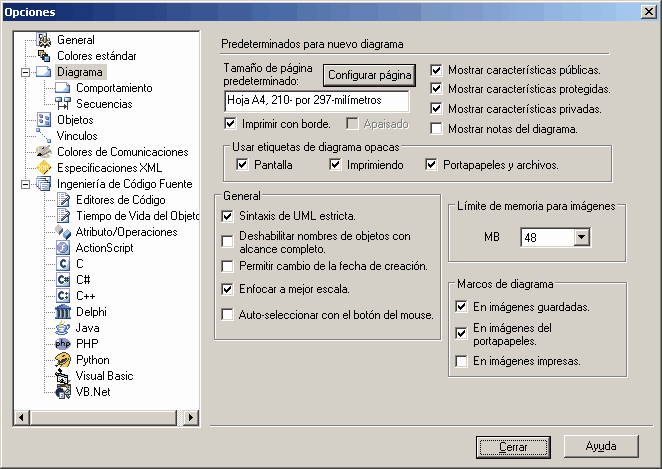

La sección Configuraciones del Diagrama de la ventana Opciones que se muestra abajo le permite configurar las opciones globales para los diagramas nuevos y el comportamiento general de los diagramas.
Configuraciones de diagrama:
| • | Tamaño de Página Predeterminado - Tamaño de papel por defecto para los diagramas nuevos. Cambie esto usando la ventana Configurar Página. |
| • | Imprimir con Borde - Seleccione esto para hacer que las páginas se impriman con borde. |
| • | Apaisado - Si está seleccionado, las páginas se imprimen con orientación apaisada. Esta casilla de verificación se controla desde la ventana Configurar Página. |
| • | Mostrar Características Públicas/Protegidas/Privadas - Establece la visibilidad por defecto de las características de las clases. |
| • | Mostrar Notas del Diagrama - Configura la visibilidad por defecto de los detalles en los diagramas nuevos - los detalles incluyen nombre del diagrama, paquete, versión y autor-. |
| • | Usar Etiquetas de Diagrama Opacas - Use etiquetas del diagrama opacas -Pantalla e Impresión son las mejores, Portapapeles e Imágenes pueden no ser deseables-. |
| • | Sintaxis de UML Estricta - Aplica cuando se agregan nuevos conectores, etc. |
| • | Deshabilitar Nombres de Objetos con Alcance Completo - Use esto cuando un elemento está en un diagrama pero no en su paquete de origen. Un nombre con alcance pude lucir como "MisClases::foo"; el carácter '::' indica que la clase está con otro nombre de espacio. |
| • | Permitir Cambio de la Fecha de Creación - Seleccione esto para permitir que se altere la fecha de creación en la ventana de propiedades del diagrama. |
| • | Enfocar a Mejor Escala - Si está seleccionada esta caja, los diagramas se ajustarán bien a la pantalla. |
| • | Auto-Seleccionar con el Botón del Mouse - Auto-Selecciona usando el botón del medio del mouse. Con esta opción deshabilita, se usa una forma diferente de selección con el botón del medio del mouse. |
| • | Límite de Memoria para Imágenes - Se usa cuando se generan imágenes para RTF o HTML y cuando se guardan las imágenes a un archivo. Es importante cuando tiene diagramas muy grandes, porque afecta el punto en el que EA iniciará el ajuste de la imagen -una configuración de memoria baja significa que la imagen se ajustará más pronto-. |
|
