Crear Tecnologías MDG

Superior  Previo  Próximo

Usando el Asistente de tecnología MDG, puede crear archivos de Tecnología MDG que incluyan Perfiles UML, Módulos de Código, Patrones, Imágenes y Tipos de Valores Etiquetados. Para crear un archivo de Tecnología MDG, proceda  con los siguientes pasos:

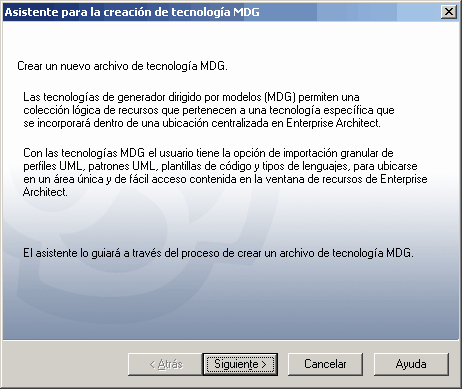

1. Seleccione la opción de menú Herramientas | Generar archivo de tecnología MDG... Se muestra la ventana Asistente de creación de tecnología MDG. Se abre la ventana Asistente para la creación de tecnología MDG.



mdgwizard

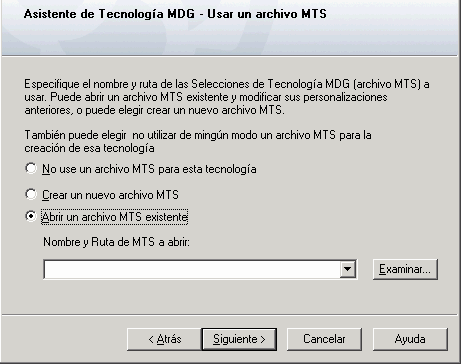

2. Haga clic en el botón Siguiente para proceder. El Asistente de tecnología MDG abre:

  Crear un archivo de tecnología MDG creando un nuevo archivo de selección de tecnología MDG (MTS).
  Crear un archivo de tecnología MDG usando un archivo MTS existente.
  No use un archivo MTS.



mdgwizardpath



(Un archivo MTS almacena las opciones que define durante la creación de un archivo de tecnología MDG. Si usa un archivo MTS, puede modificar lo para agregar o quitar items específicos en el archivo de tecnología MDG).



4. Seleccione la opción del archivo MTS apropiado. Haga clic en el botón Siguiente.

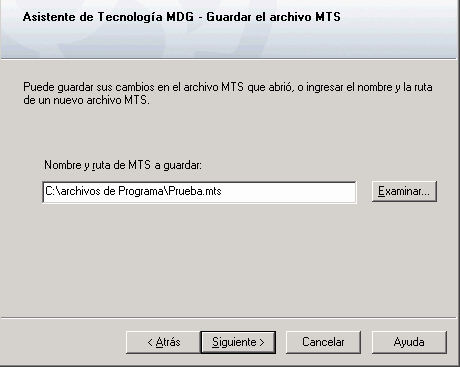

Si selecciona un archivo MTS, el Asistente de tecnología MDG informa de que guarde los cambios en el archivo MTS existente o en un nuevo archivo MTS. Este permite crear una modificación basada en el archivo MTS existente, mientras preserva el archivo original.



mdgwizardselectmts

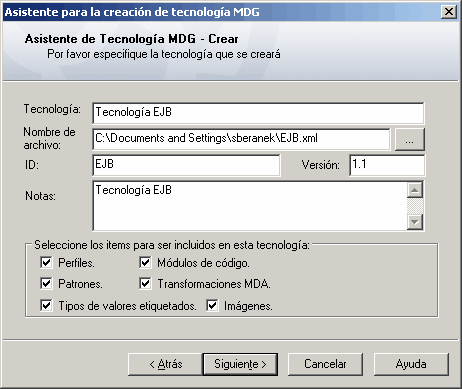

5. Seleccione la opción apropiada y haga clic en el botón Siguiente. Se abre la ventana Asistente de tecnología MDG - Crear.



mdgwizardcreate

5. Complete los campos en la pantalla como a continuación:

Campo

Descripción

Tecnología

Escriba el nombre de la tecnología MDG.

Nombre de Archivo

Escriba o seleccione la ruta y nombre del archivo del archivo de la Tecnología MDG (la extensión del archivo para este archivo es .xml).

ID

Escriba una referencia para el archivo de tecnología MDG, hasta 12 caracteres de  longitud.

Versión

Escriba el número de versión del archivo de Tecnología MDG.

Notas

Escriba una explicación corta acerca de la funcionalidad de la Tecnología MDG.

Seleccione los ítems para ser incluidos en esta Tecnología

Seleccione la casilla para cada item a incluir en el archivo de Tecnología MDG.



6. Los items seleccionados en el panel Seleccione los items para ser incluidos en esta Tecnología ejecutarán ventanas específicas para habilitar la selección de items específicos que están incluidos en la Tecnología MDG. El método usado para la selección de items específicos están desarrollados en los siguientes temas:



Agregue un perfil en el asistente de tecnología MDG
Agregue un patrón en el asistente de tecnología MDG
Agregue los valores etiquetados en el asistente de tecnología MDG
Agregue los módulos de código en el asistente de tecnología MDG
Agregue las transformaciones MDA en el asistente de tecnología MDG
Agregue las imágenes en el asistente de tecnología MDG

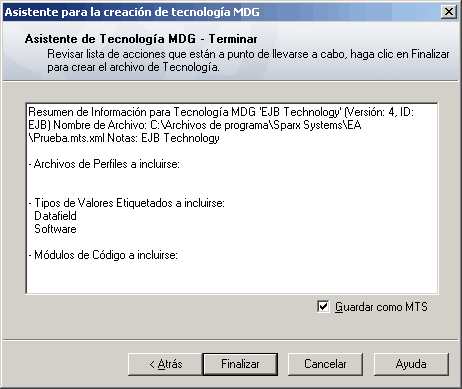

7. Haga clic en el botón Siguiente. Se muestra la ventana Asistente de tecnología MDG - Terminar, para proveer información en los items incluidos en el archivo de tecnología MDG.



mdgwizardconfirm



8. Si ha usado un archivo MTS y quiere actualizarlo, seleccione la casilla Guardar a MTS.

9. Si está satisfecho con la selección de items, haga clic en el botón Finalizar.



Para importar el archivo de tecnología MDG en un modelo de EA, vea el tema Importar tecnologías MDG
