Para verificar la integridad de los datos de su modelo, proceda con los siguientes pasos:

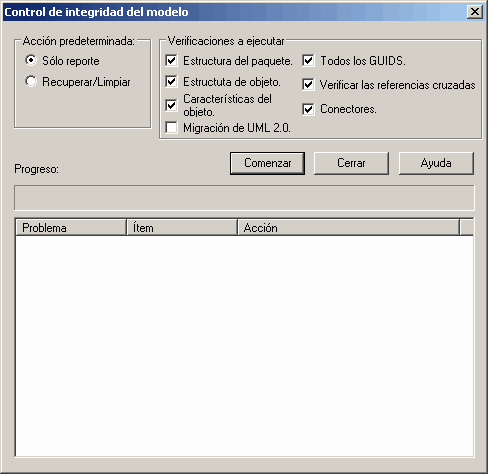

1. Desde el submenú Herramientas | Verificación de la integridad del proyecto. Se abre la ventana Control de integridad del modelo:
2. Seleccione qué verificaciones quiere ejecutar; las verificaciones básicas disponibles son:
| • | Estructura de paquetes |
| • | Estructura de objeto |
| • | Características del objeto |
| • | Todos los GUIDs |
| • | Verificar las Ref. Cruzadas |
| • | Conectores |
| • | Migración de UML 2.0. |
3. Seleccione:
| • | La opción Sólo reporte si solo quiere ver un reporte del estado de su modelo o |
| • | La opción Recuperar/Limpiar si desea intentar recuperar/limpiar su proyecto. |
Advertencia: Primero debería realizar una copia de seguridad de su archivo de proyecto, si desea seleccionar la opción Recuperar/Limpiar.
4. Presione Ejecutar para ejecutar la verificación.
Migración de UML 2.0
Verificar Migración de UML 2.0 permite a los usuarios migrar el proyecto desde la semántica del UML 1.3 a la semántica del UML 2.0. El proceso de Migración actualmente cubre actividades que son invocaciones de operaciones, en acciones de operación llamadas como para la especificación de UML 2.0. La opción de migración de UML 2.0 es un proceso exclusivo que no permite que ninguna de las otras verificaciones se seleccione. Para realizar una migración de UML 2.0 usar los siguientes pasos:
1. Seleccione la opción Herramientas | Administración de datos | Verificar la integridad del proyecto. Se abre la ventana Verificar la integridad del proyecto.

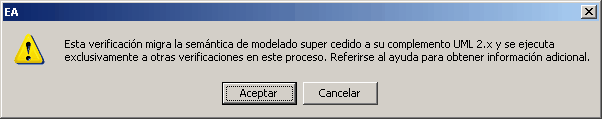

2. Seleccione la casilla Migración de UML 2.0 y presionar el botón Ejecutar. Sea abre la siguiente ventana:
3. Para proceder, haga clic en el botón Aceptar, o para cancelar la migración haga clic en el botón Cancelar.
4. Si esta procediendo, haga clic en el botón Ejecutar para realizar la migración.
