Los atributos son características de una clase u otro elemento que representan las propiedades o elementos de información interna de ese elemento. Para una Clase del Usuario, NombredeUsuario y DireccióndeUsuario pueden ser atributos. Los atributos tienen varias características importantes como el tipo, alcance(visibilidad), estática, derivada y notas.
Crear y modificar atributos de los elementos
Tenga en cuenta: Esta opción sólo estará disponible en el menú contextual si el elemento soporta atributos.
1. En la vista de diagramas puede:
Hacer click en el botón derecho sobre el elemento a editar, y desde el menú contextual seleccionar la opción Atributos.
Hacer clic en el elemento y presionar [F9], o
Arrastrar el atributo desde el Explorador del proyecto en el elemento.
Tenga en cuenta: Los atributos se abren en al ventana del Explorador del proyecto debajo del elemento:

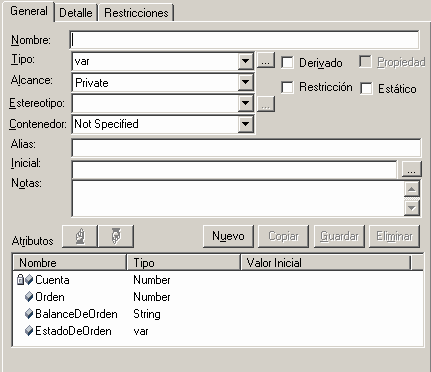

2. Se abre la siguiente ventana.
Vea los temas en las pestañas General, Detalle y Restricciones del atributo.
